Come progettare una nuova finestra
Come inserire un traverso aggiunto (esterno)
NOTA BENE: Non tutti i campi devono essere compilati. Le misurazioni sono espresse in millimetri.

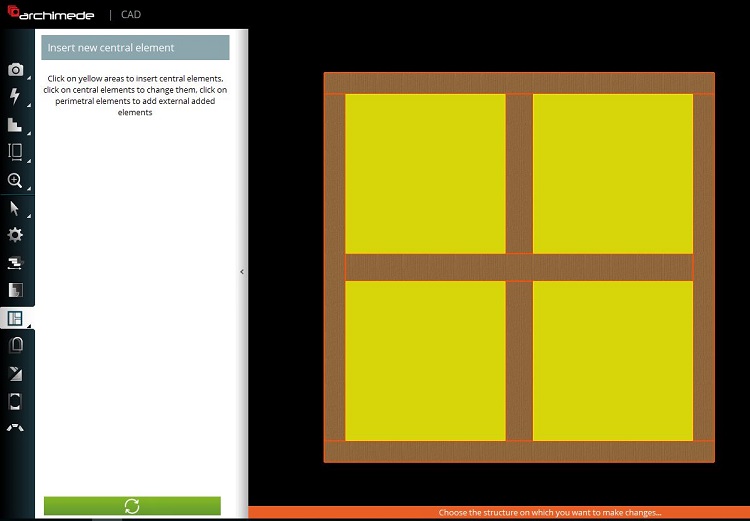

Per inserire un traverso esterno, seleziona la struttura del telaio e clicca sull'icona degli Elementi Centrali dalla barra delle funzioni. Poi scegli il telaio per aggiungere il traverso.

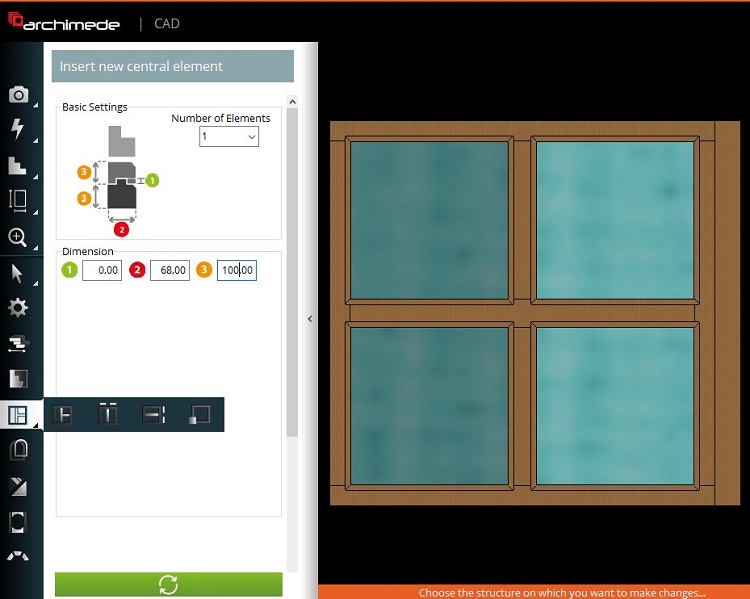

1. CScegli il numero di elementi.
2. Inserisci il valore del sormonto (i valori predefiniti si trovano nella configurazione telaio nella sezione Zoccolo).
3. Inserisci lo spessore dello zoccolo (i valori predefiniti si trovano nella configurazione telaio nella sezione Zoccolo).
4. Inserisci la sezione dello zoccolo (i valori predefiniti si trovano nella configurazione telaio nella sezione Zoccolo).
5. Clicca per ricaricare i cambiamenti nell'immagine d'anteprima.
2. Inserisci il valore del sormonto (i valori predefiniti si trovano nella configurazione telaio nella sezione Zoccolo).
3. Inserisci lo spessore dello zoccolo (i valori predefiniti si trovano nella configurazione telaio nella sezione Zoccolo).
4. Inserisci la sezione dello zoccolo (i valori predefiniti si trovano nella configurazione telaio nella sezione Zoccolo).
5. Clicca per ricaricare i cambiamenti nell'immagine d'anteprima.
Per cancellare o modificare l'aggiunta di un traverso, scegli dalla barra delle funzioni Elementi Centrali e clicca su elementi aggiunti.Conferma i cambiamenti con la spunta verde. Seleziona l'icona del cestino per cancellare un traverso aggiunto.
