Come progettare una nuova finestra
Come progettare una finestra ad arco (and Radius)

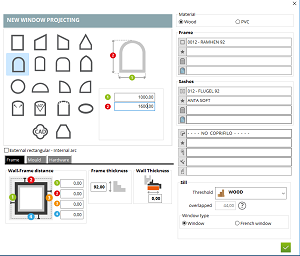

Seleziona una finestra ad arco dalla progettazione di una nuova finestra. Inserisci le dimensioni e seleziona le configurazioni del telaio e dell'anta. Inserisci ante, elementi centrali e i vetri.
Poi seleziona gestione dei tronchetti dalla barra delle funzioni.
NOTA BENE: Le misurazioni sono espresse in millimetri.

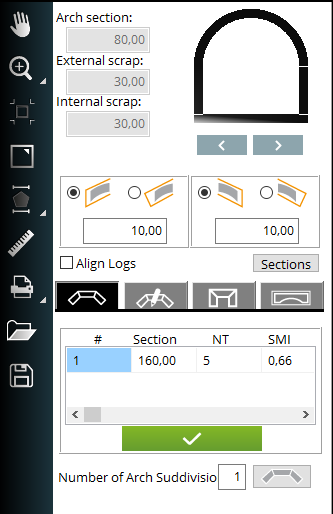

1. Scegli tra telaio ed elementi dell'anta.
2. Lato sinistro del tronchetto parallelo all'arco o inclinato in direzione del centro dell'arco.
3. Frammento del lato sinistro (scrap).
4. Clicca le sezioni per impostare dimensioni aggiuntive.
5. Clicca per confermare i tronchetti.
2. Lato sinistro del tronchetto parallelo all'arco o inclinato in direzione del centro dell'arco.
3. Frammento del lato sinistro (scrap).
4. Clicca le sezioni per impostare dimensioni aggiuntive.
5. Clicca per confermare i tronchetti.

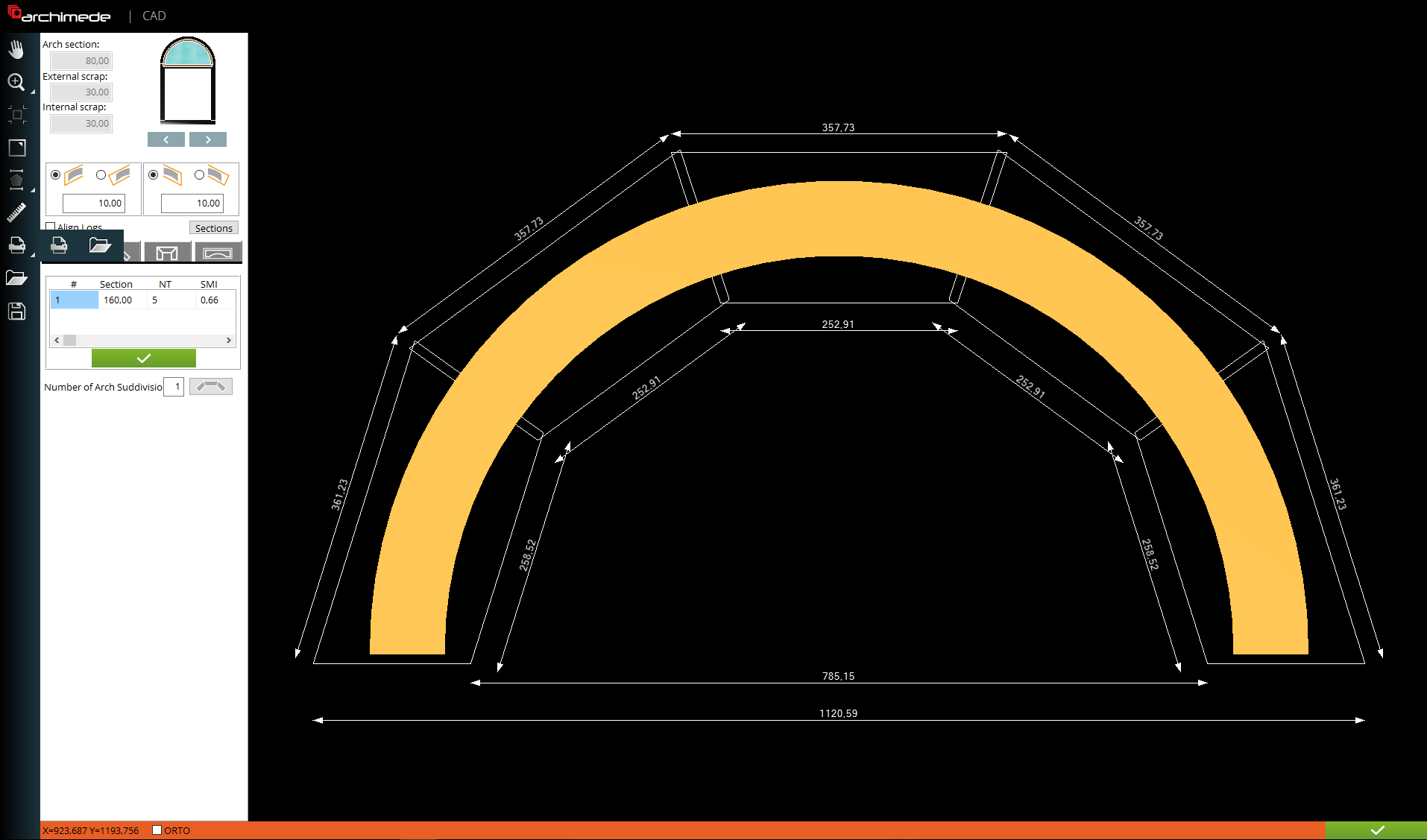

1. Scegli la decomposizione automatica dei tronchetti.
2. Scegli manualmente la divisione dei tronchetti.
3. Divisione solo in 3 tronchetti.
4. Calcola l'arco per ogni pezzo.
5. Lista dei tronchetti calcolati. SMI è un frammento addizionale. (scraps)
6. Inserisci per cambiare il numero della suddivisione degli archi. Per esempio in (case arch), che è troppo grande per stare sul tavolo in un pezzo (la suddivisione non è come il tronchetto. La suddivisione è un arco composto da tronchetti) (subdivision is not the same as log. Subdivision is arch composed of logs).
2. Scegli manualmente la divisione dei tronchetti.
3. Divisione solo in 3 tronchetti.
4. Calcola l'arco per ogni pezzo.
5. Lista dei tronchetti calcolati. SMI è un frammento addizionale. (scraps)
6. Inserisci per cambiare il numero della suddivisione degli archi. Per esempio in (case arch), che è troppo grande per stare sul tavolo in un pezzo (la suddivisione non è come il tronchetto. La suddivisione è un arco composto da tronchetti) (subdivision is not the same as log. Subdivision is arch composed of logs).
Esempio

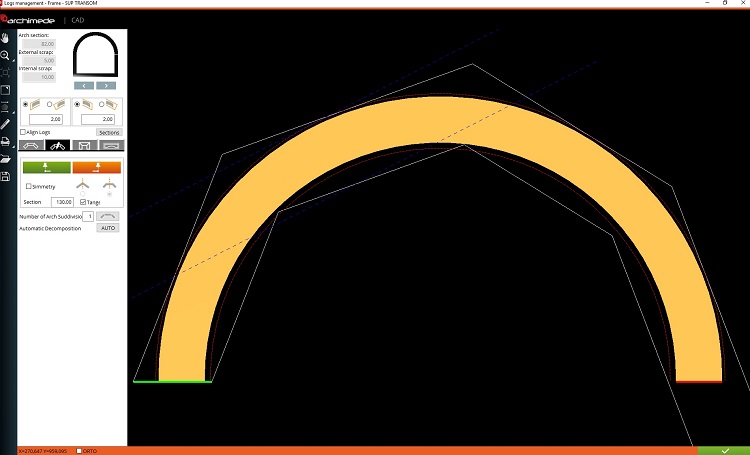

CScegli manualmente la divisione dei tronchetti e seleziona lo spazio tra due linee, che sono contrassegnate dalle frecce arancioni in figura. E' veramente utile in una finestra con più di un arco (case window).
CScegli manualmente la divisione dei tronchetti e seleziona lo spazio tra due linee, che sono contrassegnate dalle frecce arancioni in figura. E' veramente utile in una finestra con più di un arco (case window).
Conferma e chiudi la gestione dei tronchetti con la spunta verde (1).
NOTA BENE: E' importante confermare ogni suddivisione. Per farlo seleziona il bottone 1 per verificare ogni elemento ad arco in ogni struttura. Se clicchi ancora e vedi che niente è cambiato (lo stesso elemento è ancora visibile), allora clicca sulla spunta verde posizionata al punto 5. Di seguito puoi chiudere la gestione dei tronchetti cliccando la spunta verde posizionata all'angolo in basso a destra dello schermo. Se ti dimentichi qualche struttura, o non confermi con il pulsante posizionato al punto 5, il programma ti ricorderà quando sarà in produzione.
