Come creare una finestra composita
La decomposizione della finestra è possibile solo dopo aver inserito il telaio della finestra nel progetto. Fino a quando il telaio non appare nel CAD, procedi come per una finestra standard.
Se Archimede già mostra il telaio della finestra, allora possiamo iniziare con la decomposizione.
Come progettare una nuova finestra
NOTA BENE: Inizia la decomposizione subito dopo l'apparizione del telaio, non dopo aver inserito per esempio ante o vetri o elementi centrali, perchè scompariranno dopo che questi verranno saparati.

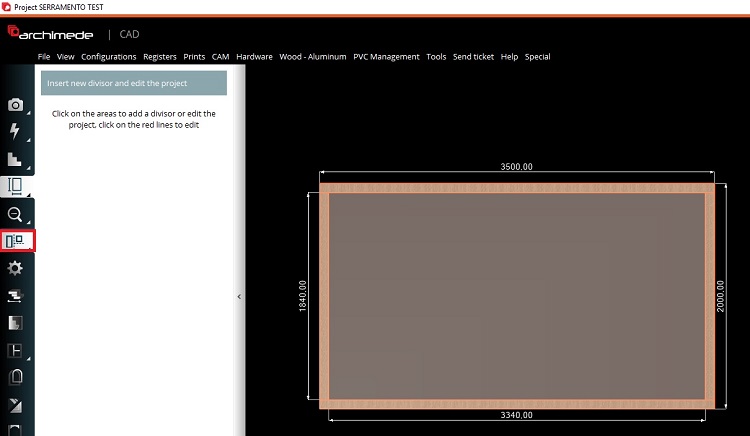

Seleziona le opzioni contrassegnate dalla barra delle funzioni e clicca sull'area per aggiungere un divisore. Poi seleziona un divisore orizzontale o verticale o disegna un divisore da CAD.
NOTA BENE: Nell'esempio è stato selezionato un divisore verticale.

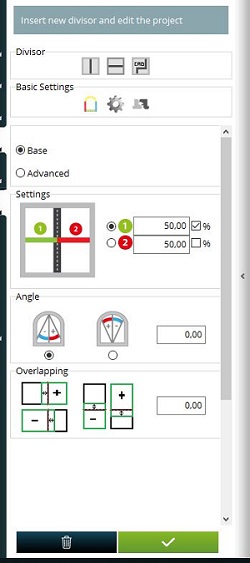

1. Seleziona il metodo di inserimento (base o avanzato).
2. Seleziona il lato di riferimento e la distanza dal telaio in millimetri o in percentuale.
2. Seleziona i punti di riferimento.
3. Seleziona la deflessione ed inserisci il valore dell'angolo.
4. Inserisci il valore del sormonto. Il valore inserito in questo campo è contrassegnato in verde.
5. Conferma l'aggiunta del divisore.
6. Cancella il divisore che hai aggiunto.

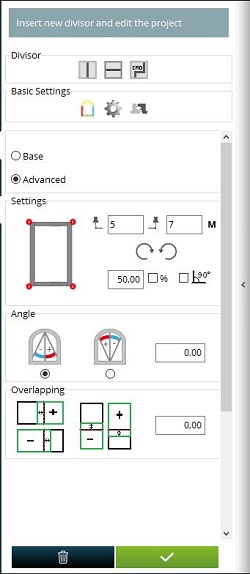

2. Seleziona il lato di riferimento e la distanza dal telaio in millimetri o in percentuale.
2. Seleziona i punti di riferimento.
3. Seleziona la deflessione ed inserisci il valore dell'angolo.
4. Inserisci il valore del sormonto. Il valore inserito in questo campo è contrassegnato in verde.
5. Conferma l'aggiunta del divisore.
6. Cancella il divisore che hai aggiunto.
Salva utilizzando

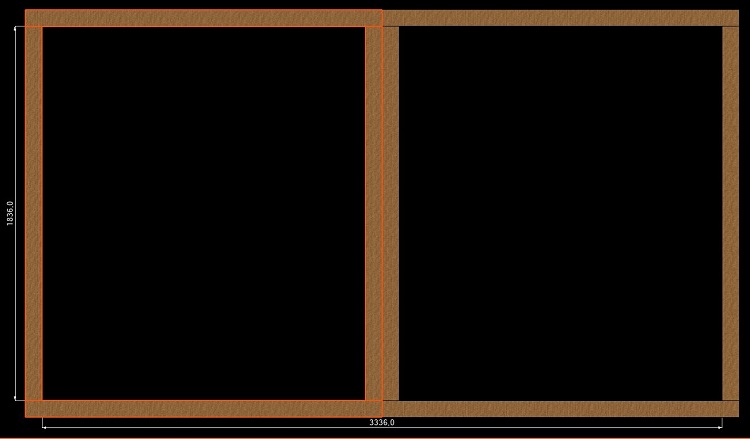

Di conseguenza, il telaio sarà diviso in due strutture separate.
