Come progettare una nuova finestra
Come inserire uno zoccolo

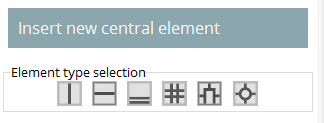

Dalla barra delle funzioni qui sotto seleziona il traverso (1)
NOTA BENE: Se hai già aggiunto i vetri, è impossibile aggiungere elementi centrali, ma puoi aggiungere un'inglesina al vetro. Se vuoi aggiungere elementi centrali, prima togli i vetri dal loro posto nel progetto della finestra.
Se hai problemi per come andare in questa sezione, torna indietro in Come inserire un elemento centrale.
NOTA BENE: Non tutti i campi devono essere compilati. le misurazioni sono espresse in millimetri.

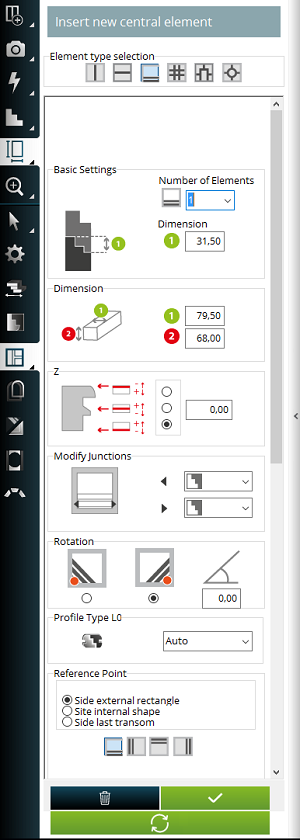

1. Nelle impostazioni base puoi inserire il numero degli elementi e la dimensione della connessione tra ogni traverso.
2. Inserisci le dimensioni
1. Inserisci la sezione
2. Inserisci lo spessore
3. Seleziona l'applicazione Z ed inserisci le dimensioni
4. Modifica le giunzioni (esempio controprofilo)
5. Inserisci l'angolo per inserire la rotazione
6. Seleziona un punto di riferimento.

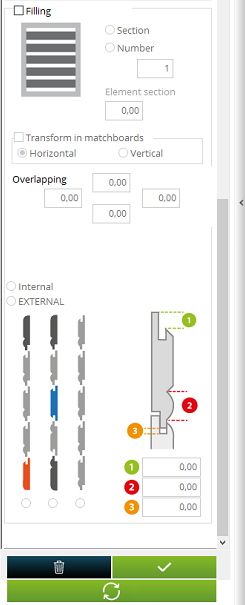

7. Scegli di riempire l'intera area con traversi. Inserisci quanti elementi saranno compresi nel riempimento.
2. Inserisci le dimensioni
1. Inserisci la sezione
2. Inserisci lo spessore
3. Seleziona l'applicazione Z ed inserisci le dimensioni
4. Modifica le giunzioni (esempio controprofilo)
5. Inserisci l'angolo per inserire la rotazione
6. Seleziona un punto di riferimento.
7. Scegli di riempire l'intera area con traversi. Inserisci quanti elementi saranno compresi nel riempimento.
Archimede fornisce la progettazione dei traversi in ogni lato.
Per cancellare o modificare uno zoccolo, scegli dalla barra delle funzioni Elementi Centrali e seleziona la struttura. Conferma i cambiamenti con la spunta verde (9). Seleziona l'icona del cestino per cancellare il traverso (8).
Possibile con l'opzione 6 + 5.
Possibile con l'opzione 6.
Possibile con l'opzione 7.
