Come progettare una nuova finestra
Come inserire il montatino verticale e orizzontale
Seleziona il montatino orizzontale (1) o verticale (2) dalla barra delle funzioni.
NOTA BENE: Se hai già aggiunto il vetro, è impossibile aggiungere elementi centrali, ma puoi aggiungere inglesine. Se vuoi aggiungere elementi centrali, prima rimuovi il vetro dal progetto della finestra.
Se hai problemi su come andare in questa sezione, cortesemente torna indietro a Come inserire un elemento centrale.

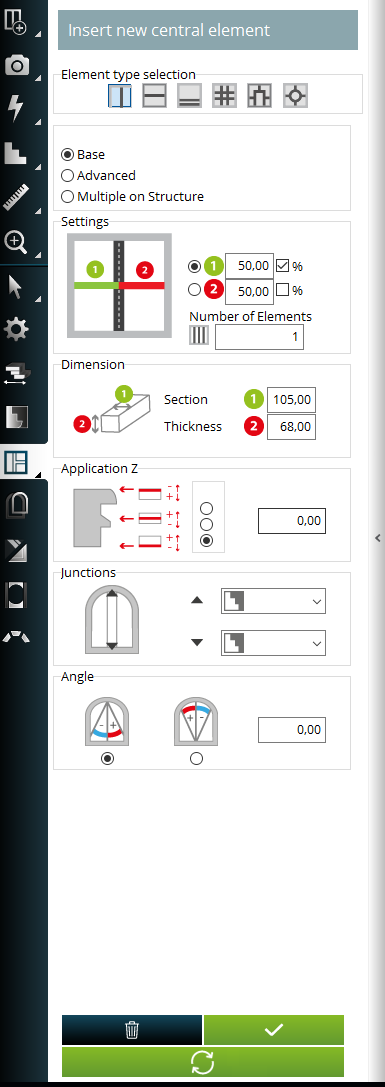

1. Seleziona un metodo tra Base, Avanzato e Multiplo sulla struttura.
2. Seleziona il lato di posizionamento.
1. Seleziona per inserire il primo elemento ad una distanza dalla la barra a sinistra del telaio. Puoi inserire le dimensioni in millimetri o in percentuali (in questo caso seleziona 3).
2. Seleziona per inserire il primo elemento ad una distanza dalla barra a destra del telaio. Puoi inserire le dimensioni in millimetri o in percentuali (In questo caso seleziona 3). (Select to insert first element at a distance from right bar of frame. You can enter dimension in mm or in % ( in case %, please fill checkbox 3). Remember to control the distance from the border.)
3. Seleziona per inserire le dimensioni in percentuale.
4. Inserisci il numero degli elementi verticali.
5. Inserisci le dimensioni.
1. Inserisci la sezione.
2. Inserisci lo spessore.
6. Seleziona l'applicazione Z e inserisci le dimensioni.
7. Scegli e seleziona le giunzioni per le connessioni in alto e in basso.
8. Seleziona la deflessione e inserisci l'angolo.
9. Conferma i cambiamenti.
10. Cancella gli elementi centrali.
2. Seleziona il lato di posizionamento.
1. Seleziona per inserire il primo elemento ad una distanza dalla la barra a sinistra del telaio. Puoi inserire le dimensioni in millimetri o in percentuali (in questo caso seleziona 3).
2. Seleziona per inserire il primo elemento ad una distanza dalla barra a destra del telaio. Puoi inserire le dimensioni in millimetri o in percentuali (In questo caso seleziona 3). (Select to insert first element at a distance from right bar of frame. You can enter dimension in mm or in % ( in case %, please fill checkbox 3). Remember to control the distance from the border.)
3. Seleziona per inserire le dimensioni in percentuale.
4. Inserisci il numero degli elementi verticali.
5. Inserisci le dimensioni.
1. Inserisci la sezione.
2. Inserisci lo spessore.
6. Seleziona l'applicazione Z e inserisci le dimensioni.
7. Scegli e seleziona le giunzioni per le connessioni in alto e in basso.
8. Seleziona la deflessione e inserisci l'angolo.
9. Conferma i cambiamenti.
10. Cancella gli elementi centrali.
NOTA BENE: Non tutti i campi devono essere compilati. Le misurazioni sono espresse in millimetri.
In questo caso è stato selezionato il montatino verticale. In egual modo puoi inserire il montatino orizzontale.

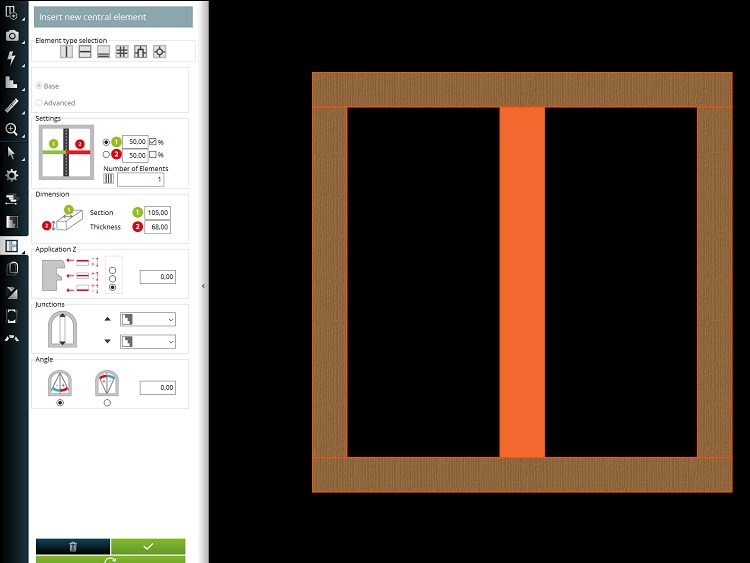

Di conseguenza Archimede creerà il montatino verticale:
Adesso tu puoi modificare tutti i parametri. Conferma i cambiamenti con la spunta verde (3).
Per cancellare l'elemento selezionato, seleziona l'icona con il cestino (4).
Per cancellare l'elemento selezionato, seleziona l'icona con il cestino (4).
Per cancellare o modificare un alemento aggiunto, scegli dalla barra delle funzioni Elementi Centrali (1) e seleziona la struttura (2).
Puoi anche inserire due montatini centrale nello stesso momento. Nel campo Numero di elementi (4), cortesemente aggiungi la quantità degli elementi centrali.
