Come progettare una nuova finestra
Come inserire un oblò centrale (forma circolare all'interno)
NOTA BENE: Se hai già aggiunto il vetro, è impossibile aggiungere elementi centrali, ma puoi aggiungere inglesine. Se vuoi aggiungere elementi centrali, prima rimuovi il vetro dal progetto della finestra.

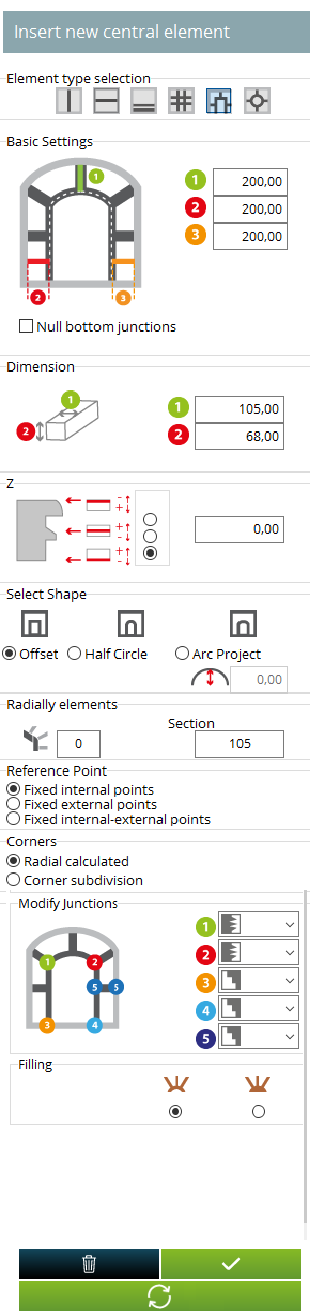

Dalla seguente barra delle funzioni seleziona oblò (1).
Se hai problemi ad andare in questa sezione, cortesemente torna indietro a Come inserire un elemento centrale.
NOTA BENE: Non tutti i campi devono essere compilati. Le misurazioni sono espresse in millimetri.
1
2. Inserisci le dimensioni.
1. Inserisci la sezione.
2. Inserisci lo spessore .
3. Seleziona l'applicazione Z e inserisci le dimensioni.
4. Seleziona la forma. Inserisci l'angolo in caso di un progetto ad arco.
5. Inserisci il numero degli elementi radiali e della sezione.
6. Seleziona un punto di riferimento.
7. Seleziona come calcolare.
8. Puoi cambiare le giunzioni tra ogni elemento separatamente.
9. Seleziona un tipo di riempimento tra riempito al centro o vuoto al centro.
10. Clicca per confermare i cambiamenti o per aggiungere elementi.
11. Seleziona per cancellare gli elementi centrali.
. Inserisci la distanza tra gli elementi centrali e il telaio.
2. Inserisci le dimensioni.
1. Inserisci la sezione.
2. Inserisci lo spessore .
3. Seleziona l'applicazione Z e inserisci le dimensioni.
4. Seleziona la forma. Inserisci l'angolo in caso di un progetto ad arco.
5. Inserisci il numero degli elementi radiali e della sezione.
6. Seleziona un punto di riferimento.
7. Seleziona come calcolare.
8. Puoi cambiare le giunzioni tra ogni elemento separatamente.
9. Seleziona un tipo di riempimento tra riempito al centro o vuoto al centro.
10. Clicca per confermare i cambiamenti o per aggiungere elementi.
11. Seleziona per cancellare gli elementi centrali.
Per aggiungere o modificare gli elementi centrali, scegli dalla barra delle funzioni Elementi centrali e seleziona la struttura. Conferma i cambiamenti cliccando la spunta verde (10). Oppure seleziona il cestino per cancellare elementi (11).
Per esempio puoi creare la seguente forma:
