Come inserire l'inglesina interno vetro ed esterno vetro utilizzando la gestione avanzata delle inglesine

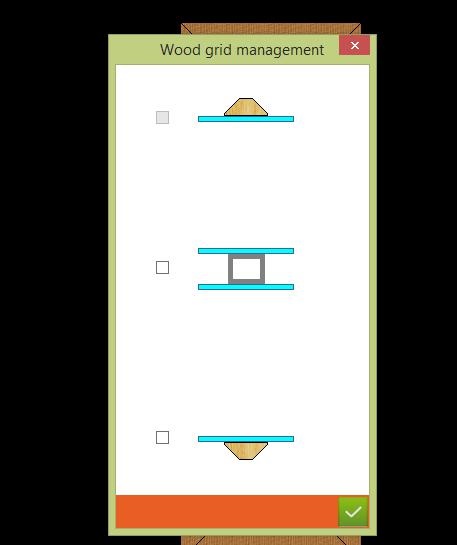

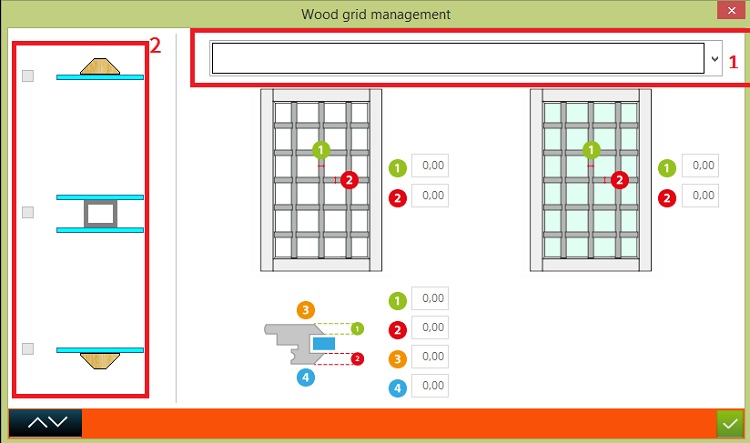

Apparirà il seguente modulo:

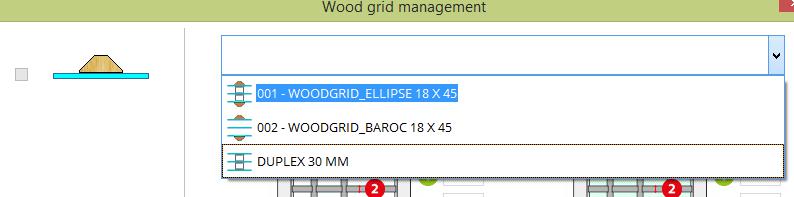

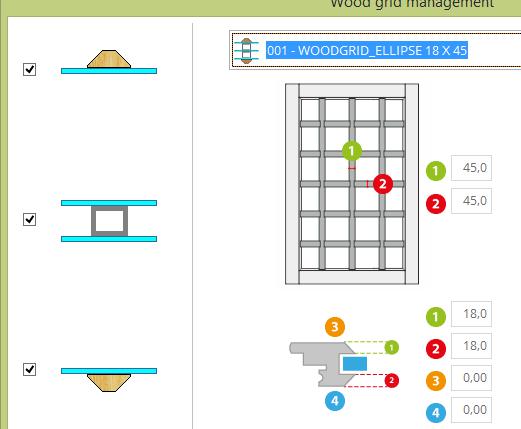

Nel primo campo contrassegnato (1) è evidenziato il controllo che ti permette di selezionare la configurazione dell'inglesina che vuoi utilizzare nel tuo progetto. Quando selezioni la configurazione, in base a quello, il programma ti permette di scegliere i livelli (contrassegnati dal rettangolo rosso 2) dove vuoi inserire l'inglesina.
Se non vuoi lavorare in un livello specifico del vetro puoi anche non verificare tale livello.
(progetterai le inglesine in tutti gli strati selezionati nella stessa azione).

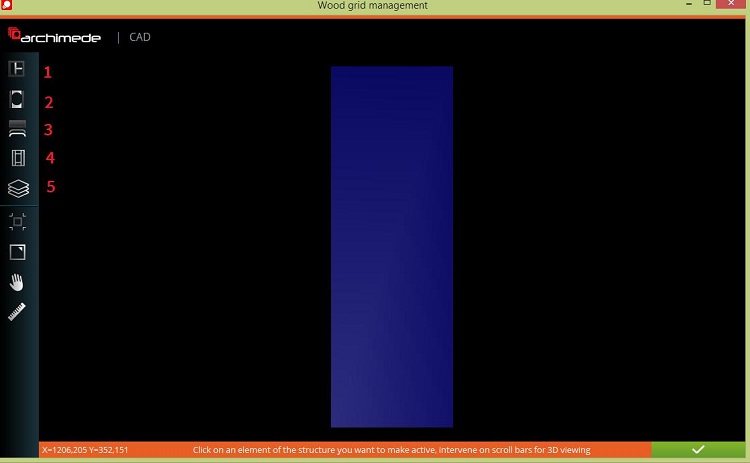

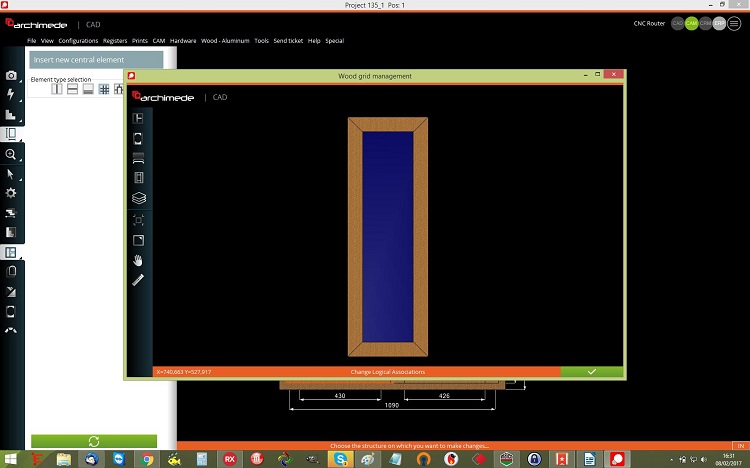

Quando confermi con la spunta verde, ti apparirà la seguente schermata:

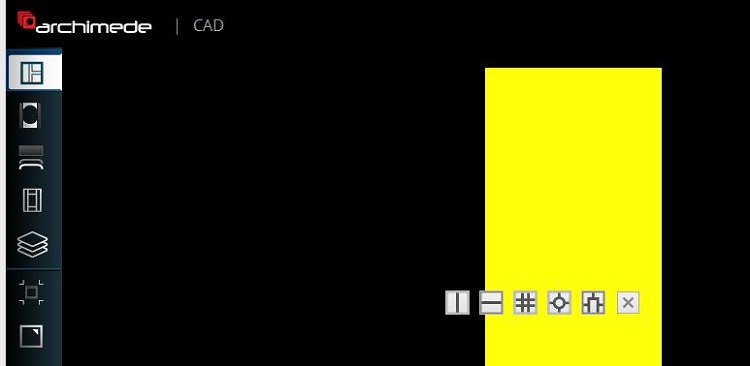

Questa è l'area del vetro in cui puoi:

1. Inserire / modificare e cancellare le inglesine come elementi centrali.

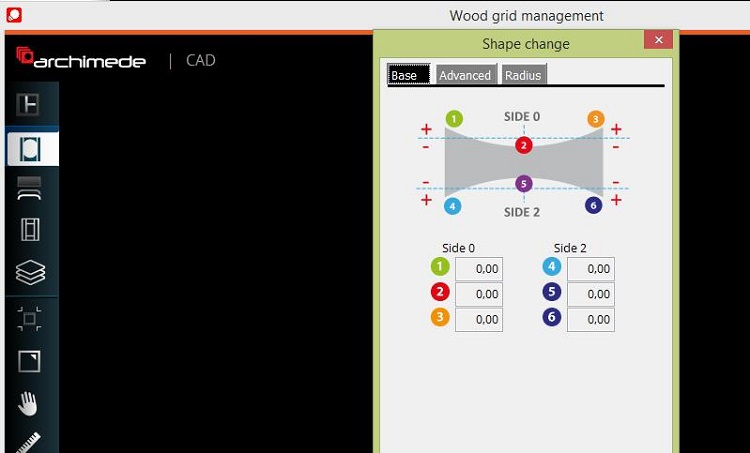

2. Modificare la forma degli elementi.

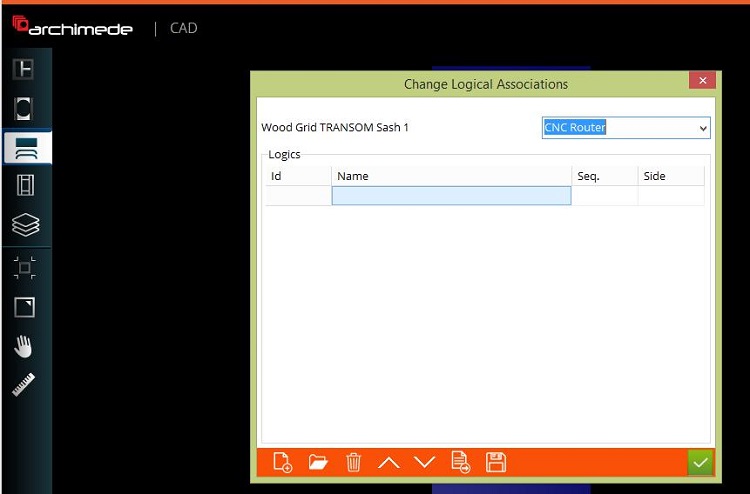

3. Impostare alcune lavorazioni in un elemento specifico (puoi farlo solo se stai lavorando al livello 1!).

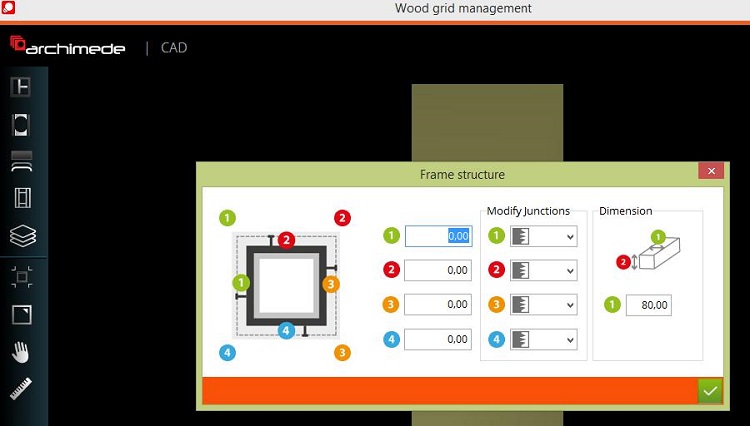

4. Creare un telaio semplice di inglesina. Puoi anche selezionare la giunzione e l'offset nella zona esterna dell'area.
Seleziona gli strati. Confermando con il bottone verde il programma che creerà tutte le inglesine in tutti i livelli del vetroe puoi anche vederli nel rinzaffo/intonaco (render).
5. Copia ciò che hai già progettato negli altri livelli.
Se vuoi inserire un'inglesina devi prima inserire il vetro. E' necessario perchè la larghezza delle inglesine e il numero di camere sono informazioni collegate al vetro.

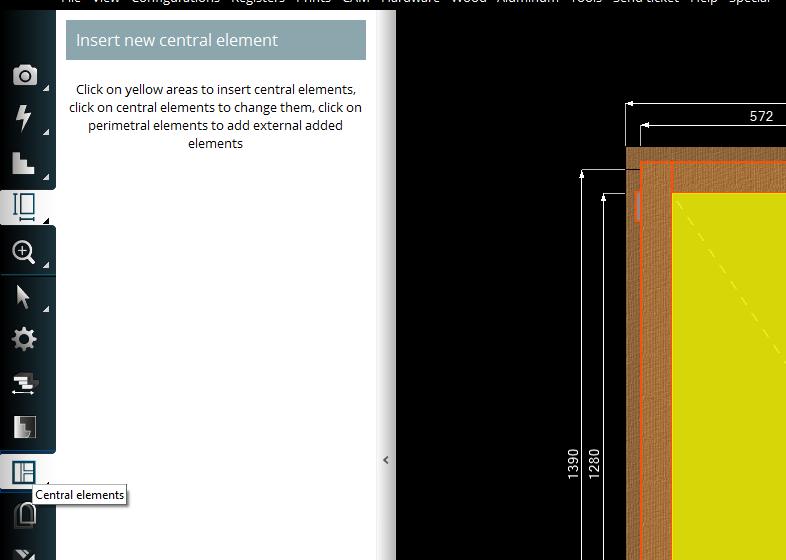

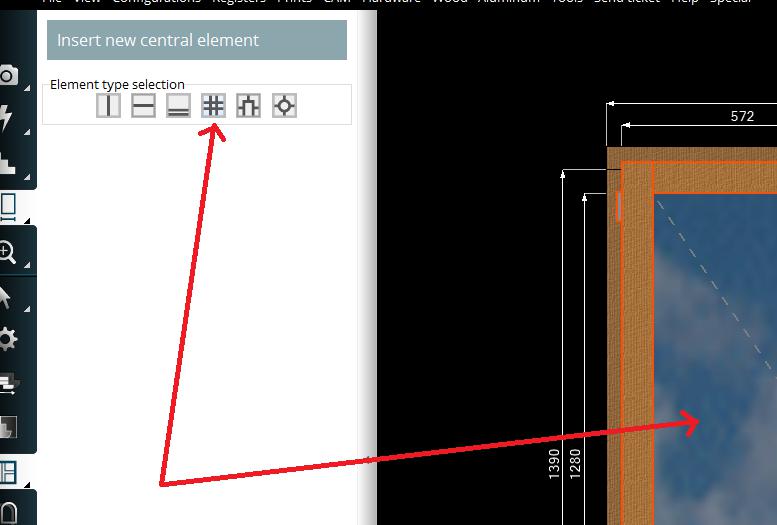

Dopo questo puoi inserire l'inglesina utilizzando l'icona Elementi Centrali dalla barra delle funzioni a sinistra nella progettazione CAD.
