Salva la configurazione usando.
Come creare la configurazione di un'Inglesina

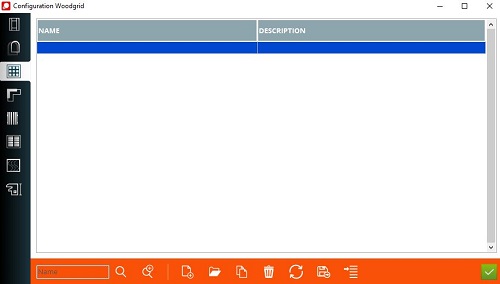

Per creare la configurazione di un'inglesina seleziona dal menù principale: Configurazione / Configurazione della finestra / Configurazione dell'inglesina.
Per creare una nuova configurazione selezionare dalla barra in fondo.
Di conseguenza Archimede aprirà la gestione della configurazione dell'inglesina.

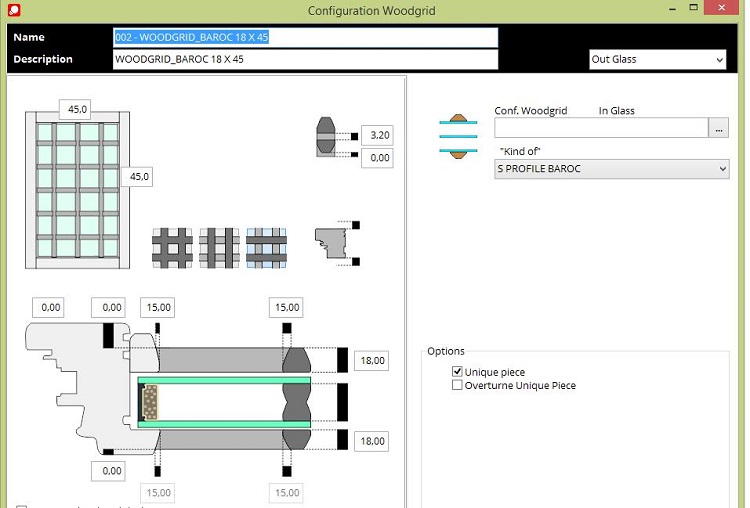

1. Nome e descrizione della configurazione dell'inglesina.
2. Clicca e seleziona tra vetro esterno e vetro interno. Se hai selezionato il vetro esterno, possiamo associare la configurazione con quella del vetro interno dell'inglesina (quindi i punti 2 e 4 sono disponibili).
3. Quando viene selezionato un vetro, è possibile associarlo alla configurazione del vetro interno.
4. Opzioni di acquisto, disponibili se selezionato il vetro esterno.
5. Sezione orizzontale dell'elemento.
6. .Sezione verticale dell'elemento
7. Seleziona il tipo di inglesina (dal lato sinistro) tra pezzi lunghi, montatini lunghi o traversi lunghi.
8. Offset Z per utensile.
9. Offset Z della gestione dell'inglesina fuorivetro
10. Controprofilo dell'inglesina sopra al vetro
11. Contro profilo tra l'inglesina e il sopra vetro
12. Spessore della gestione del reticolo del vetro sopra
13. Spessore dell'inglesina del vetro dentro
14. Spessore della gestione del reticolo del vetro sotto
15. Contro profilo tra l'inglesina e il vetro sotto.
16. Controprofilo dell'inglesina del vetro sotto.
17. Offset Z della gestione del reticolo del vetro sotto
2. Clicca e seleziona tra vetro esterno e vetro interno. Se hai selezionato il vetro esterno, possiamo associare la configurazione con quella del vetro interno dell'inglesina (quindi i punti 2 e 4 sono disponibili).
3. Quando viene selezionato un vetro, è possibile associarlo alla configurazione del vetro interno.
4. Opzioni di acquisto, disponibili se selezionato il vetro esterno.
5. Sezione orizzontale dell'elemento.
6. .Sezione verticale dell'elemento
7. Seleziona il tipo di inglesina (dal lato sinistro) tra pezzi lunghi, montatini lunghi o traversi lunghi.
8. Offset Z per utensile.
9. Offset Z della gestione dell'inglesina fuorivetro
10. Controprofilo dell'inglesina sopra al vetro
11. Contro profilo tra l'inglesina e il sopra vetro
12. Spessore della gestione del reticolo del vetro sopra
13. Spessore dell'inglesina del vetro dentro
14. Spessore della gestione del reticolo del vetro sotto
15. Contro profilo tra l'inglesina e il vetro sotto.
16. Controprofilo dell'inglesina del vetro sotto.
17. Offset Z della gestione del reticolo del vetro sotto

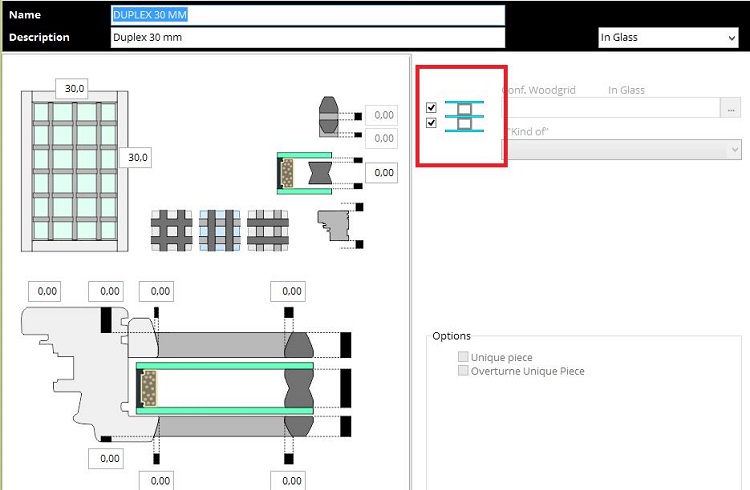

Nell'inglesina in vetro, puoi controllare in quale camera (o scomparto) vuoi progettare l'inglesina (massimo due scomparti per adesso). Non puoi selezionare un valore per l'ampiezza perchè il programma lo calcola automaticamente con le informazioni presenti nel registro del vetro. Hai anche un'informazione per impostare l'aria.
Inglesina fuori vetro
Inglesina interno vetro
Configurazione
NOTA BENE: Non tutti i campi devono essere riempiti. Le misure sono espresse in millimetri. Solo poche opzioni sono disponibili, se usiamo la gestione potente (power) dell'inglesina. Quindi non preoccupatevi se non troverete tutte le opzioni qui descritte.
NOTA BENE: Valida solo per le gestione potente delle inglesine.
