Associazione Logiche Elementi
Se hai già inserito le lavorazioni e le logiche, è il momento di assegnare una logica alla configurazione della struttura (anta, configurazione telaio).

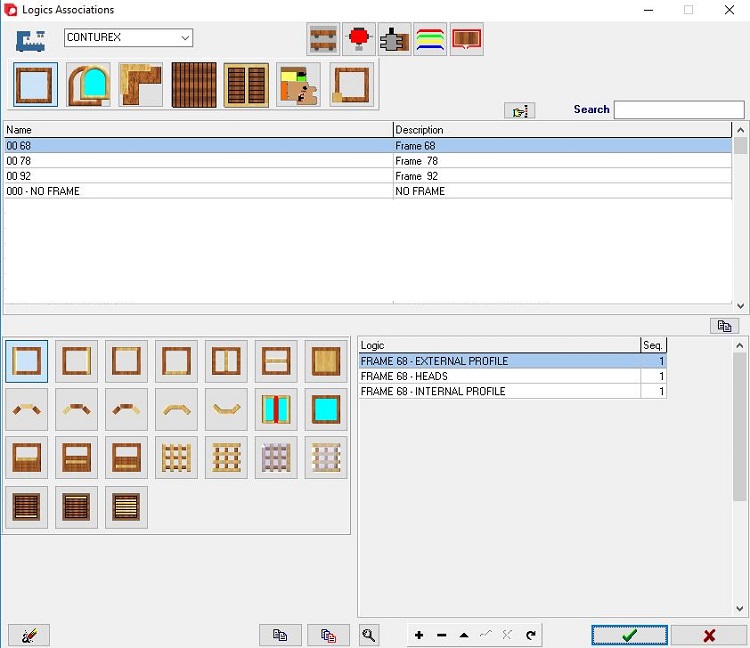

Dal menù seleziona CAM / Associazione Logiche Elementi. Archimede aprirà il seguente menù.
Dal menù seleziona CAM / Associazione Logiche Elementi. Archimede aprirà il seguente menù.
1. Nome fase macchina.
2. Seleziona struttura.
3. Seleziona configurazione.
4. Seleziona tipo di elemento.
5. Copia le impostazioni da una configurazione all'altra.
6. Lista di logiche che sono assegnate alla configurazione selezionata (3) e all'elemento selezionato (4).
7. Copia le logiche di un elemento selezionato all'altro.
8. Copia le logiche tra elementi selezionati.
9. Clicca per aprire le logiche selezionate.
10. Aggiungi nuova logica.
11. Elimina logica selezionata.
12. Conferma le modifiche e chiudi Associazione Logiche.
13. Chiudi Associazione Logiche.
2. Seleziona struttura.
3. Seleziona configurazione.
4. Seleziona tipo di elemento.
5. Copia le impostazioni da una configurazione all'altra.
6. Lista di logiche che sono assegnate alla configurazione selezionata (3) e all'elemento selezionato (4).
7. Copia le logiche di un elemento selezionato all'altro.
8. Copia le logiche tra elementi selezionati.
9. Clicca per aprire le logiche selezionate.
10. Aggiungi nuova logica.
11. Elimina logica selezionata.
12. Conferma le modifiche e chiudi Associazione Logiche.
13. Chiudi Associazione Logiche.
Collega tutte le strutture, le quali utilizzi con logiche per produrre finestre con tutte le lavorazioni necessarie. Seleziona configurazione telaio / anta e assegna le logiche ad ogni tipo di elemento. Se hai fatto ciò, puoi verificare il risultato creando una finestra ed il suo codice per poi vederla con il visualizzatore.
NOTA BENE: Ricorda di settare la fase macchina appropriata
