Gestione Posizionamento
Durante la generazione dei programmi, è necessario selezionare la configurazione di posizionamento, il posizionamento degli articoli sul tavolo.

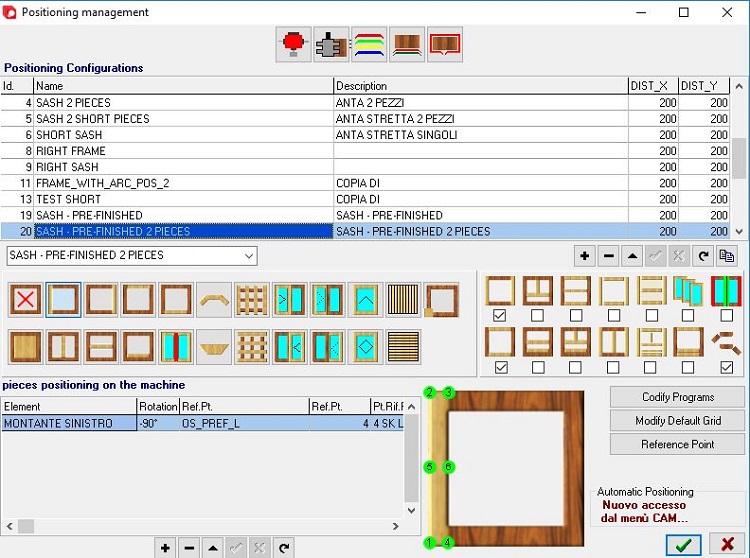

Dal menu del modulo CAM selezionare Posizioni. Archimede aprirà il seguente menu.
Dal menu del modulo CAM selezionare Posizioni. Archimede aprirà il seguente menu.
1. Seleziona la fase della macchina.
2. Configurazioni di posizioni. È possibile definire più configurazioni e utilizzarle per ciascuna struttura selezionandole durante la generazione del programma.
3. Distanza di sicurezza
4. Aggiungi nuova configurazione.
5. Elimina la configurazione selezionata
6. Confermare le modifiche.
7. Copia la configurazione selezionata.
8. Fare clic sull'elemento per definire una posizione sulla tabella.
9. Imposta il metodo di raggruppamento per produrre contemporaneamente più oggetti sulla tabella (ad esempio, montante sinistro con montante destro, elementi centrali).
10. Impostare i parametri di posizionamento per l'elemento selezionato nel punto 8. Impostare la rotazione, selezionare il punto di riferimento e punto di riferimento laterale dell'elemento. Il punto di riferimento laterale è definito nell'immagine posta al punto 11.
11. Immagine, che rende facile e comprensibile la scelta del punto di riferimento. L'immagine cambia in base all'elemento selezionato.
12. Codifica programmi: consente di definire scorciatoie di programma per singoli elementi.
13. Modifica la griglia di default. Selezionare per definire la configurazione predefinita. Definire l'uso delle configurazioni in base ai filtri selezionati.
14. Registro del punto di riferimento. Aggiungi punti di riferimento posizionati sul piano di lavoro per selezionarli per gli elementi.
15. Confermare le modifiche e chiudere la gestione del posizionamento.
16. Chiudere la gestione del posizionamento.
2. Configurazioni di posizioni. È possibile definire più configurazioni e utilizzarle per ciascuna struttura selezionandole durante la generazione del programma.
3. Distanza di sicurezza
4. Aggiungi nuova configurazione.
5. Elimina la configurazione selezionata
6. Confermare le modifiche.
7. Copia la configurazione selezionata.
8. Fare clic sull'elemento per definire una posizione sulla tabella.
9. Imposta il metodo di raggruppamento per produrre contemporaneamente più oggetti sulla tabella (ad esempio, montante sinistro con montante destro, elementi centrali).
10. Impostare i parametri di posizionamento per l'elemento selezionato nel punto 8. Impostare la rotazione, selezionare il punto di riferimento e punto di riferimento laterale dell'elemento. Il punto di riferimento laterale è definito nell'immagine posta al punto 11.
11. Immagine, che rende facile e comprensibile la scelta del punto di riferimento. L'immagine cambia in base all'elemento selezionato.
12. Codifica programmi: consente di definire scorciatoie di programma per singoli elementi.
13. Modifica la griglia di default. Selezionare per definire la configurazione predefinita. Definire l'uso delle configurazioni in base ai filtri selezionati.
14. Registro del punto di riferimento. Aggiungi punti di riferimento posizionati sul piano di lavoro per selezionarli per gli elementi.
15. Confermare le modifiche e chiudere la gestione del posizionamento.
16. Chiudere la gestione del posizionamento.
Definire la posizione sul tavolo per ciascun elemento. Seleziona un metodo di raggruppamento per posizionare più elementi sulla tabella contemporaneamente. Se hai fatto questo, puoi controllare il risultato creando la finestra e generare il codice per controllare la posizione nel visualizzatore.
NOTA: Si prega di notare per selezionare la fase della macchina appropriata

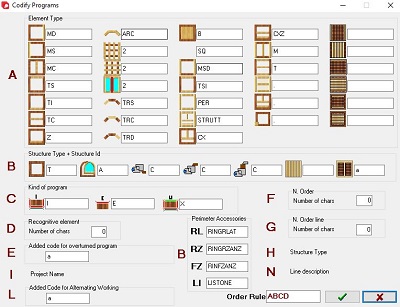

Codificare i programmi
Codifica programmi: consente di definire scorciatoie di programma per singoli elementi. Nell'esempio il post di destra è stato definito come "MD". Struttura del telaio come "T". Il nome dell'intero programma è definito dai singoli ruoli definiti e selezionati. I ruoli vengono selezionati inserendoli nell'ordine corretto nella casella rossa.

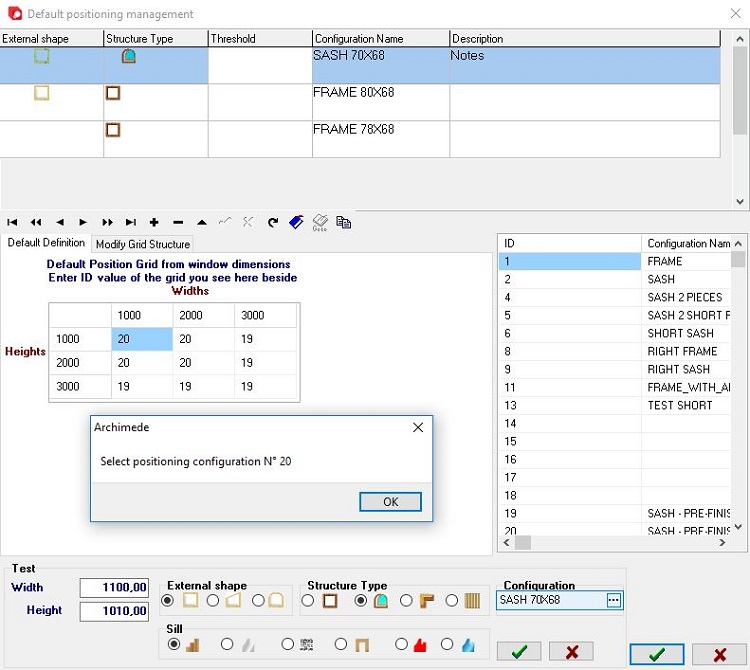

Modifica la griglia di default
Definire l'uso della configurazione di posizionamento predefinita utilizzando i filtri disponibili.
È possibile verificare, se la configurazione predefinita è definita correttamente utilizzando il TEST nella parte inferiore del pannello.
È possibile verificare, se la configurazione predefinita è definita correttamente utilizzando il TEST nella parte inferiore del pannello.
1. Imposta il filtro per forma esterna.
2. Imposta il filtro per tipo di struttura.
3. Imposta il filtro per tipo di soglia.
4. Imposta il filtro in base al nome della configurazione.
5. Inserire una nota.
6. Aggiungi una nuova posizione per definire la configurazione di posizionamento predefinita per la situazione successiva.
7. Definizione predefinita: immettere l'ID della configurazione predefinita per intervalli definiti di altezza e larghezza.
8. Selezionare Modifica struttura griglia per definire la struttura della griglia (definire i valori di altezze e larghezze).
9. Tabella con configurazione di posizionamento configurata.
10. Test. Verifica, se la configurazione predefinita è definita correttamente per i filtri inseriti. Riempi ogni filtro e fai clic sul segno di spunta verde per visualizzare la configurazione predefinita.
11. Confermare le modifiche e chiudere il pannello.
2. Imposta il filtro per tipo di struttura.
3. Imposta il filtro per tipo di soglia.
4. Imposta il filtro in base al nome della configurazione.
5. Inserire una nota.
6. Aggiungi una nuova posizione per definire la configurazione di posizionamento predefinita per la situazione successiva.
7. Definizione predefinita: immettere l'ID della configurazione predefinita per intervalli definiti di altezza e larghezza.
8. Selezionare Modifica struttura griglia per definire la struttura della griglia (definire i valori di altezze e larghezze).
9. Tabella con configurazione di posizionamento configurata.
10. Test. Verifica, se la configurazione predefinita è definita correttamente per i filtri inseriti. Riempi ogni filtro e fai clic sul segno di spunta verde per visualizzare la configurazione predefinita.
11. Confermare le modifiche e chiudere il pannello.

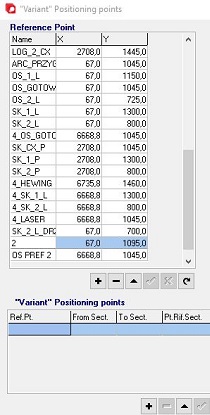

Punto di riferimento
Definire punti di riferimento. Questi sono i punti che definiscono la posizione degli elementi sul piano di lavoro. I punti di riferimento sono i punti caratteristici del piano di lavoro della macchina.
Esempio

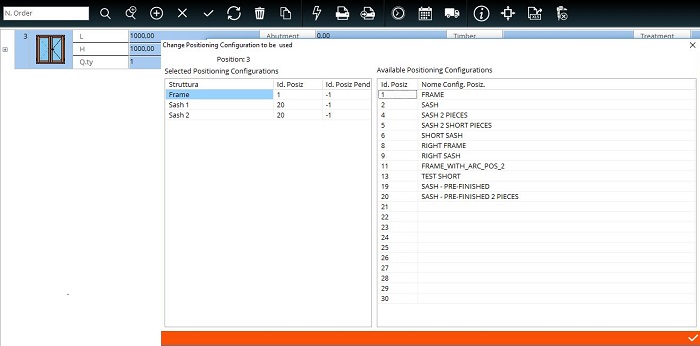

Durante la generazione del programma CN, Archimede sceglierà la configurazione del posizionamento predefinito precedentemente configurata.

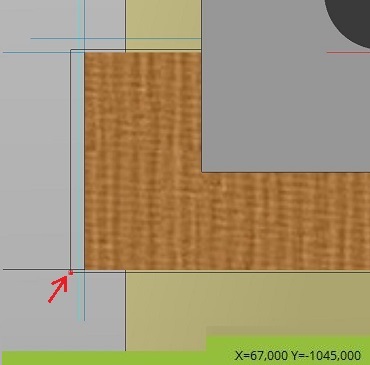

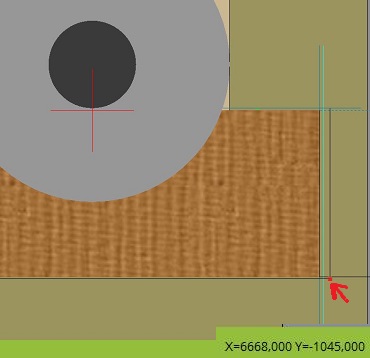

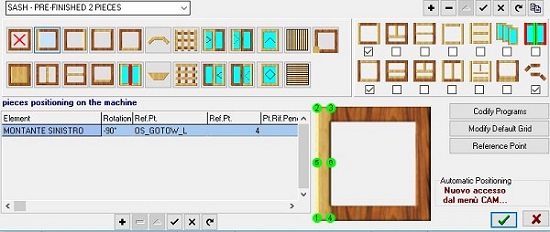

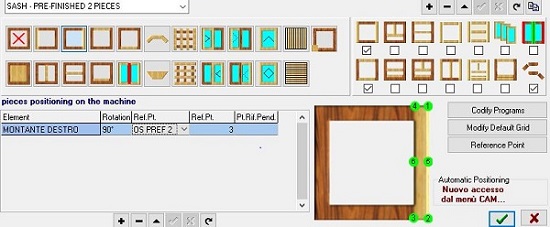

Dai un'occhiata alle posizioni degli esempi per gli elementi sinistro e destro che sono stati raggruppati.

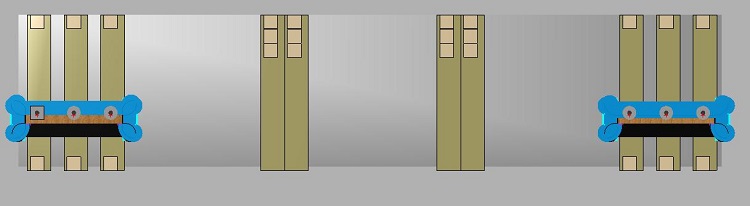

Dai un'occhiata agli elementi definiti su una tabella di esempio di dimensioni 1460 x 6740.
