Come impostare il registro dei vetri?
Se hai già fatto tutti gli elementi di registro per il vetro, ora puoi andare al registro dei vetri.
Selezionare dal menu del modulo CAD / ERP / registri / vetri e bugne / vetri.

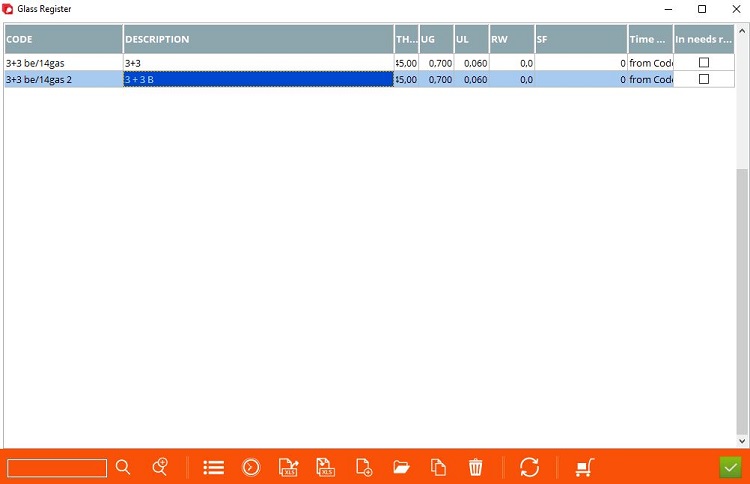

Archimede ti mostrerà un elenco di vetri. Seleziona aggiungi nuovo (1) per aggiungere un nuovo registro di vetro.
Selezionare dal menu del modulo CAD / ERP / registri / vetri e bugne / vetri.
Archimede ti mostrerà un elenco di vetri. Seleziona aggiungi nuovo (1) per aggiungere un nuovo registro di vetro.
Di conseguenza Archimede aprirà la finestra in basso con pochi sormonti:

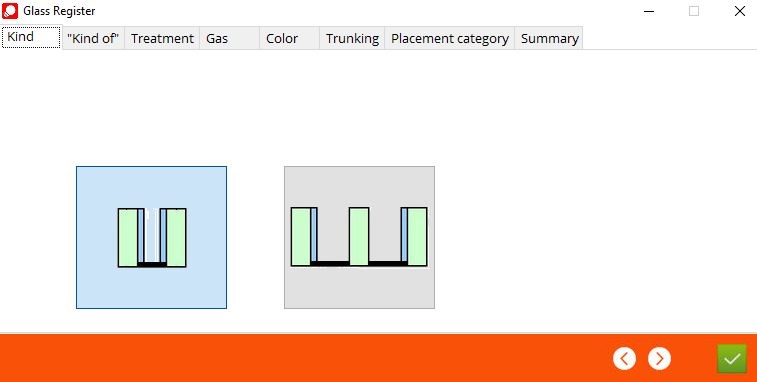

1. Tipo - selezionare tra 2 o 3 livelli.
1. Tipo - selezionare tra 2 o 3 livelli.

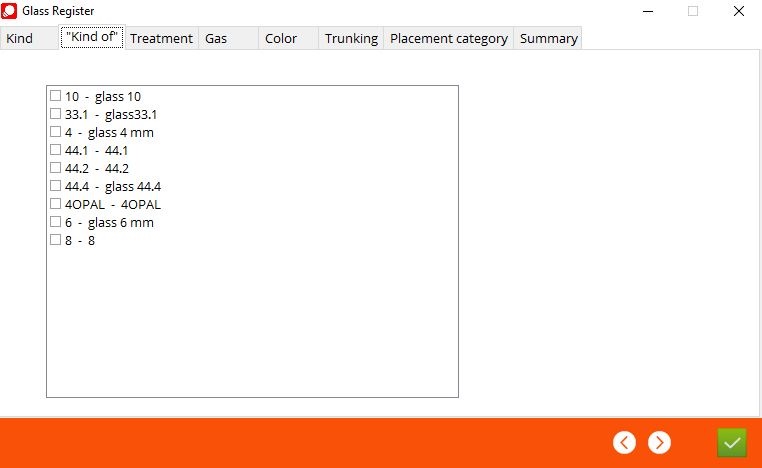

2. "Tipo di" - scegli tra i campi che hai definito nel registro degli elementi in vetro. "Tipo di" ha già definito gli spessori.

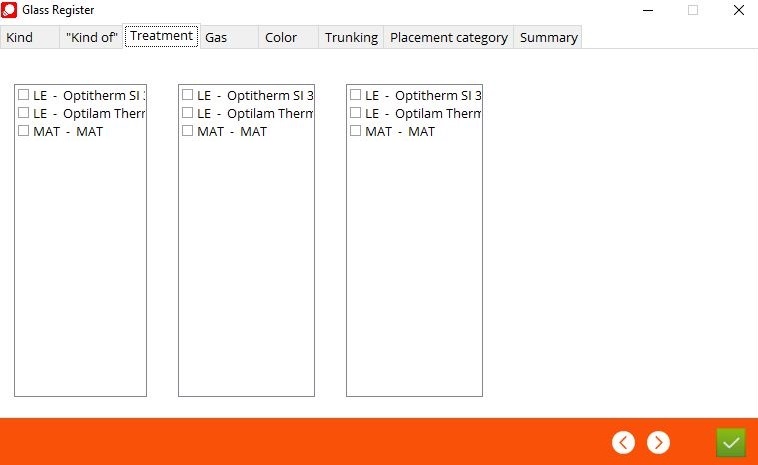

3. Trattamento - seleziona il trattamento per ogni livello.

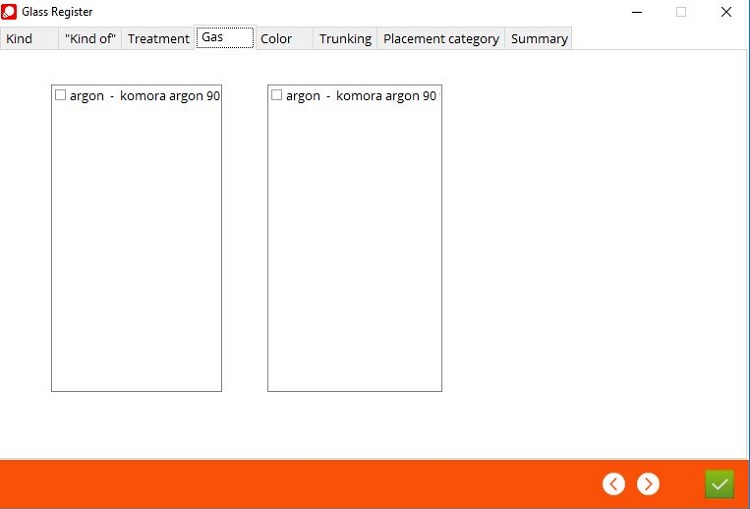

4. Gas - selezionare il gas per ciascuna camera.

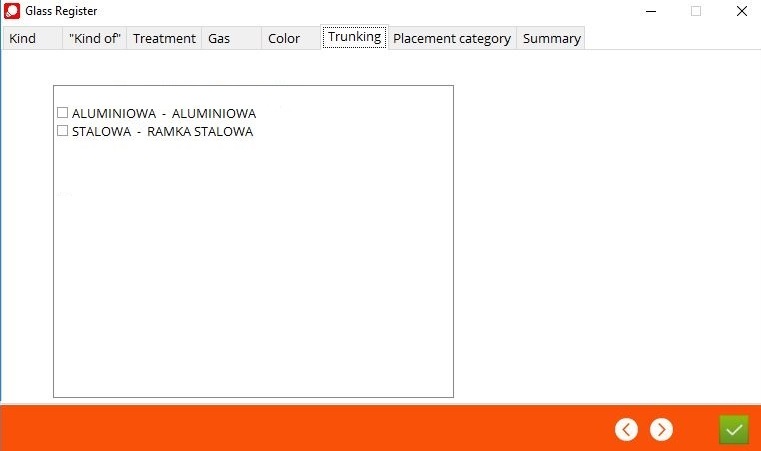

5. Canalina - selezionare la canalina.

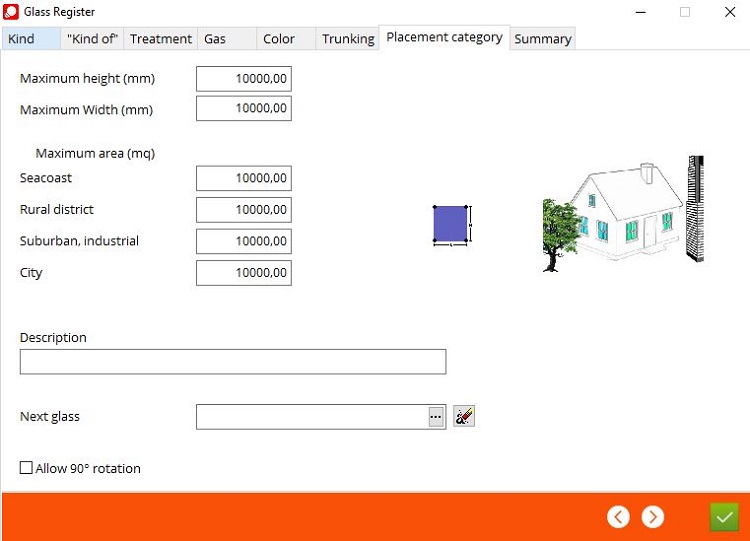

6. Categoria di posizionamento - qui puoi definire parametri personalizzati come le informazioni sul posizionamento, il vetro successivo (ad esempio in caso di mancanza di questo).

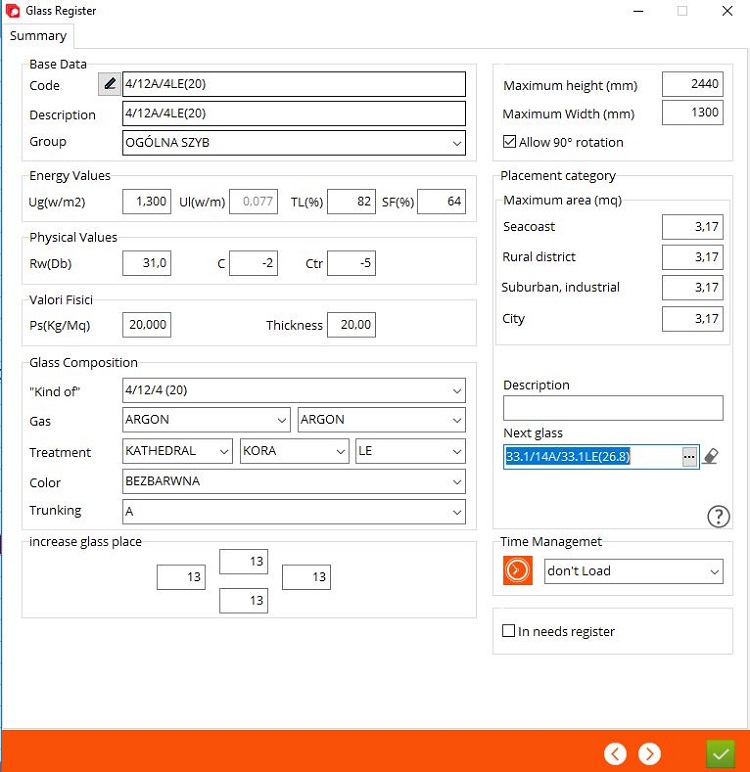

8. Riepilogo - ecco la sovrapposizione che abbiamo scelto, ad es. codice, descrizione e tutti i fattori importanti. Alcuni campi sono riempiti, selezionati in precedenza.
Salva e aggiungi nuovo vetro usando
Registri
1. Codice del registro vetro.
2. Descrizione del registro vetro.
3. Gruppo di registro.
4. Valore di trasmittanza Unitaria.
5. Valore di trasmittanza lineare (il valore è preso dalla canalina).
6. Trasmittanza luce.
7. Trasmittanza solare.
8. Isolamento acustico
9. Correttore C (utilizzato per calcolare dB della finestra).
10. Ctr -> correttore per il traffico (utilizzato per calcolare dB della finestra).
11. Peso.
12. Spessore.
13. Composizione del vetro - selezionata dal registro degli elementi in vetro durante l'inserimento nel registro.
14. "Tipo di".
15. Gas (selezionato per ogni camera).
16. Trattamento (selezionato per ogni strato).
17. Colore del vetro.
18. Canalina.
19. Aumentare il posto del vetro. Se questi campi sono vuoti, il programma prenderà i valori dalla configurazione telaio/anta. Se inseriamo qui i valori, il programma per il vetro selezionato non includerà i valori dalla configurazione di telaio/anta, ma solo i valori immessi nel registro di vetro.
20. Altezza massima e larghezza massima (mm).
21. Categoria di posizionamento Inserisci la superficie massima (mq) per litorale, distretto rurale, industriale e città.
22. Inserisci una descrizione aggiuntiva.
23. Seleziona il vetro successivo dal registro di vetro.
24. Gestione del tempo.
25. Selezionare, se necessario, registrare.
2. Descrizione del registro vetro.
3. Gruppo di registro.
4. Valore di trasmittanza Unitaria.
5. Valore di trasmittanza lineare (il valore è preso dalla canalina).
6. Trasmittanza luce.
7. Trasmittanza solare.
8. Isolamento acustico
9. Correttore C (utilizzato per calcolare dB della finestra).
10. Ctr -> correttore per il traffico (utilizzato per calcolare dB della finestra).
11. Peso.
12. Spessore.
13. Composizione del vetro - selezionata dal registro degli elementi in vetro durante l'inserimento nel registro.
14. "Tipo di".
15. Gas (selezionato per ogni camera).
16. Trattamento (selezionato per ogni strato).
17. Colore del vetro.
18. Canalina.
19. Aumentare il posto del vetro. Se questi campi sono vuoti, il programma prenderà i valori dalla configurazione telaio/anta. Se inseriamo qui i valori, il programma per il vetro selezionato non includerà i valori dalla configurazione di telaio/anta, ma solo i valori immessi nel registro di vetro.
20. Altezza massima e larghezza massima (mm).
21. Categoria di posizionamento Inserisci la superficie massima (mq) per litorale, distretto rurale, industriale e città.
22. Inserisci una descrizione aggiuntiva.
23. Seleziona il vetro successivo dal registro di vetro.
24. Gestione del tempo.
25. Selezionare, se necessario, registrare.
NOTA BENE: non è necessario inserire tutti i valori dei fattori e riempire tutti i campi. Ma la maggior parte dei coefficienti è associata alla configurazione di trasmittanza e alla certificazione CE. Quindi se si utilizzano questi moduli, quindi provare a completare i dati.
