Come creare una configurazione di sovralegni

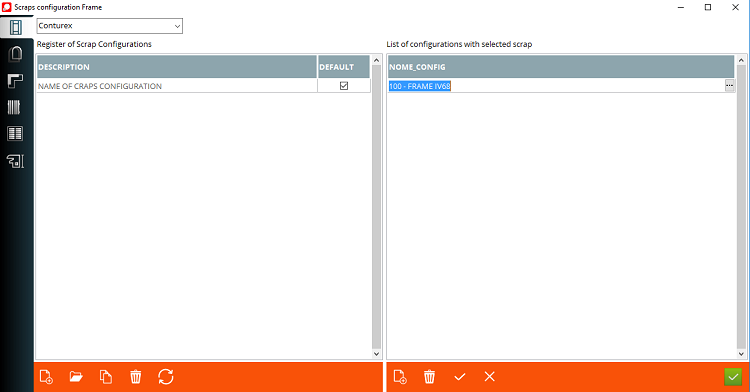

Per creare la configurazione degli accessori, selezionare dal menu principale: Configurazioni / configurazione dei sovralegni.
Di conseguenza Archimede aprirà una nuova finestra con la configurazione dei sovralegni.
Di conseguenza Archimede aprirà una nuova finestra con la configurazione dei sovralegni.
1. Posizionare, dove è possibile aggiungere nuove configurazioni di sovralegni.
2. Posiziona, dove puoi associare le configuartion degli scrap con la configurazione della struttura (ad esempio la configurazione del telaio).
3. Selezionare la configuarzione del telaio.
4. Selezionare la configuarzione dell'anta
5. Selezionare la configurzione dei coprifili
6. Selezionare la configuarzione degli scuri dei serramenti della finestra
7. Selezionare la configurazione sovralegni dello scuro
8. Selezionare la configuarzione degli accessori perimetrali.
9. Seleziona le fasi per le quali crei la configurazione dei sovralegni
10. Aggiungi la nuova configurazione di sovralegni
11. Apri la configurazione selezionata.
12. Copia configuartion sovralegni (ad esempio per apportare solo alcune modifiche per alcune nuove configurazioni della struttura).
13. Elimina la configurazione dei sovralegni selezionata.
14. Aggiorna
15. Aggiungi nuova riga, all'associazione tra la configurazione di sovraelgni e la configurazione della struttura..
16. Elimina riga con la configurazione della struttura.
17. Confermare la nuova configurazione.
18. Fare clic per non inserire la configurazione
19. Selezionare l'icona sul lato destro per aprire e selezionare le configurazioni della struttura.
2. Posiziona, dove puoi associare le configuartion degli scrap con la configurazione della struttura (ad esempio la configurazione del telaio).
3. Selezionare la configuarzione del telaio.
4. Selezionare la configuarzione dell'anta
5. Selezionare la configurzione dei coprifili
6. Selezionare la configuarzione degli scuri dei serramenti della finestra
7. Selezionare la configurazione sovralegni dello scuro
8. Selezionare la configuarzione degli accessori perimetrali.
9. Seleziona le fasi per le quali crei la configurazione dei sovralegni
10. Aggiungi la nuova configurazione di sovralegni
11. Apri la configurazione selezionata.
12. Copia configuartion sovralegni (ad esempio per apportare solo alcune modifiche per alcune nuove configurazioni della struttura).
13. Elimina la configurazione dei sovralegni selezionata.
14. Aggiorna
15. Aggiungi nuova riga, all'associazione tra la configurazione di sovraelgni e la configurazione della struttura..
16. Elimina riga con la configurazione della struttura.
17. Confermare la nuova configurazione.
18. Fare clic per non inserire la configurazione
19. Selezionare l'icona sul lato destro per aprire e selezionare le configurazioni della struttura.
NOTA: Non tutti i campi devono essere compilati. Le misure sono espresse in millimetri.

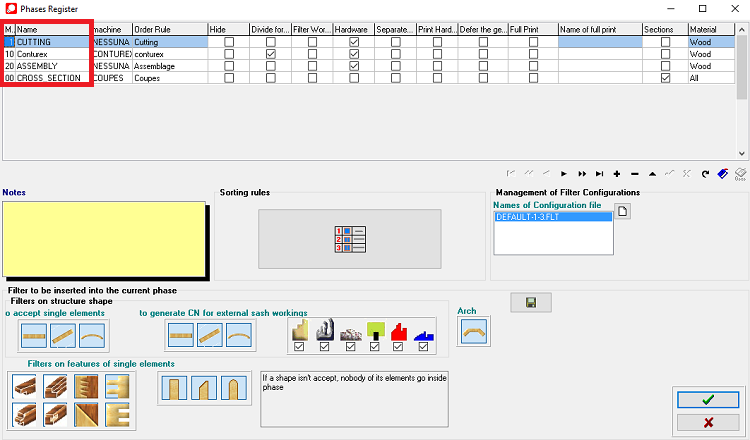

NOTA: Quando imposti la configurazione dei sovralegni, ricorda di selezionare le fasi. È anche importante controllare le sequenze tra le fasi in Menu / Registri / Gestione di fasi e ordinamenti.
Nell'esempio sono impostati i sovralegni per la prima fase: TAGLIO.
1. Selezionare per impostare i sovralegni per le strutture di base.
2. Selezionare per impostare i sovrralegni per elementi centrali.
3. Selezionare per impostare i sovralegni per le inglesine
4. Selezionare per impostare scrap per l'arco.
5. Selezionare per aprire altre impostazioni..
6. Posizione, in cui è possibile determinare il valore della quota per ciascun elemento e ciascun lato.
7. Spessore superiore dei sovralegni per tutti gli elementi.
8. Spessore inferiore dei sovralegni per tutti gli elementi..
9. Selezionare e selezionare le fasi per associare la configurazione a una fase diversa.
2. Selezionare per impostare i sovrralegni per elementi centrali.
3. Selezionare per impostare i sovralegni per le inglesine
4. Selezionare per impostare scrap per l'arco.
5. Selezionare per aprire altre impostazioni..
6. Posizione, in cui è possibile determinare il valore della quota per ciascun elemento e ciascun lato.
7. Spessore superiore dei sovralegni per tutti gli elementi.
8. Spessore inferiore dei sovralegni per tutti gli elementi..
9. Selezionare e selezionare le fasi per associare la configurazione a una fase diversa.
1. Zoccoli sovralegni superiori
2. sovralegni centrali.
3. Zoccoli superiori applicati dei sovralegni
4. Zoccoli centrali applicati dei sovralegni
5. Zoccoli inferiori applicati dei sovralegni
2. sovralegni centrali.
3. Zoccoli superiori applicati dei sovralegni
4. Zoccoli centrali applicati dei sovralegni
5. Zoccoli inferiori applicati dei sovralegni
1. Selezionare i sovralegni per le inglesine
1. sovralegno sinistro: primo registro a sinistra.
2. sovralegni centrali - tra i tronchetti.
3. sovralegno di destra - a destra, ultimo registro.
4. sovralegno dell'arco esterno
5. sovralegno dell'arco interno
2. sovralegni centrali - tra i tronchetti.
3. sovralegno di destra - a destra, ultimo registro.
4. sovralegno dell'arco esterno
5. sovralegno dell'arco interno

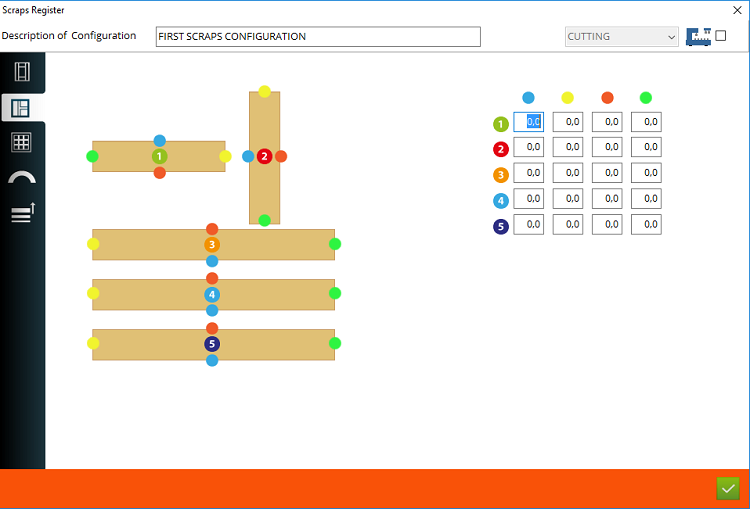

Sovralegni elementi centrali

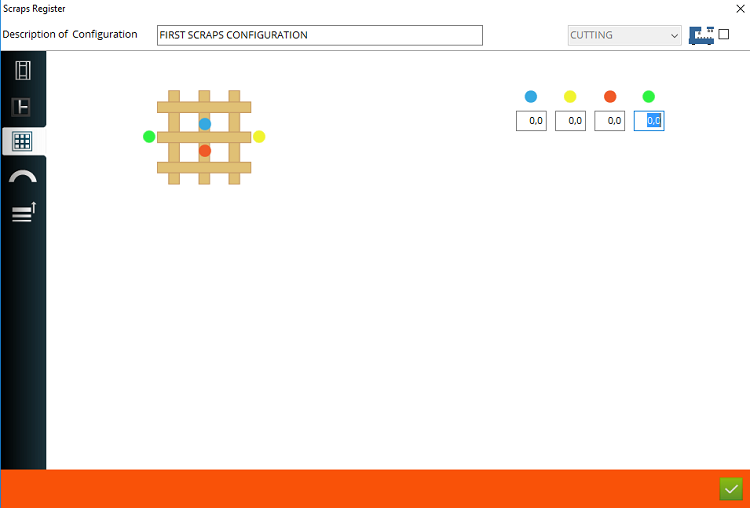

Woodgrid scraps

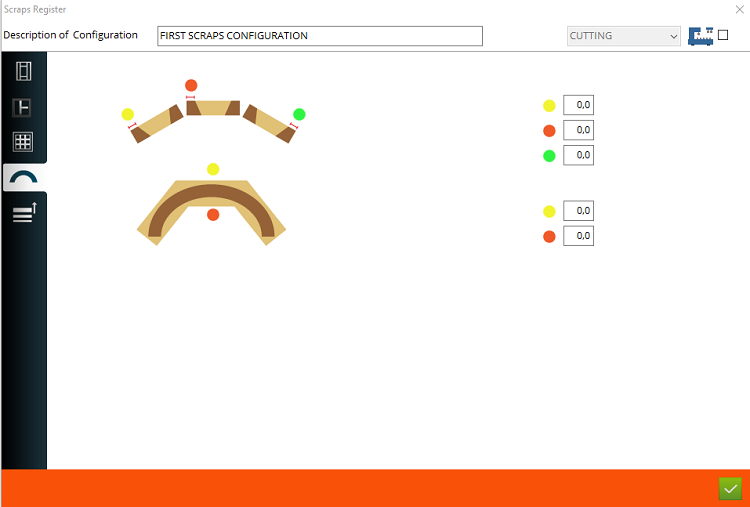

Arch and logs scraps

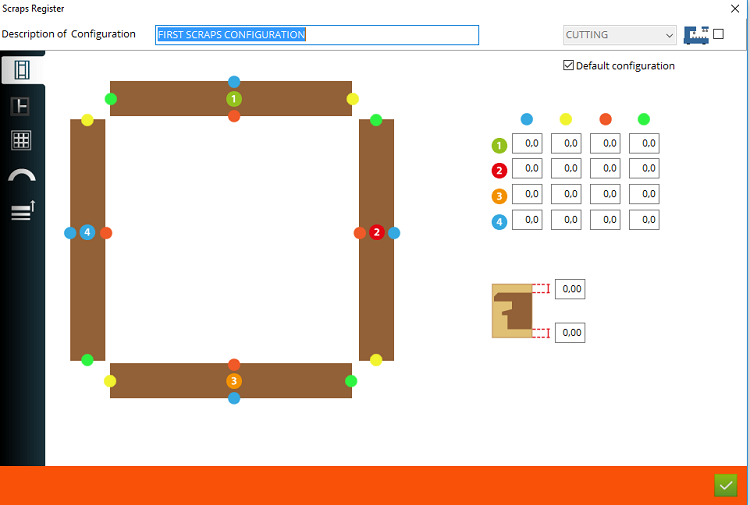

Sovralegni telaio e ante

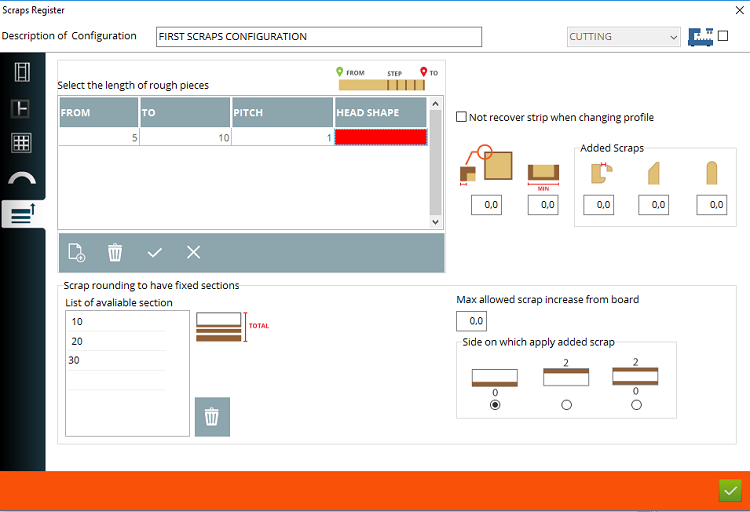

Altre impostazioni per la configurazione dei sovralegni
1. Qui puoi aggiungere e selezionare la lunghezza dei pezzi grezzi.
2. Qui puoi aggiungere la sezione disponibile.
3. Soglia.
4. Lunghezza minima.
5. Sovralegni aggiunti per il profilo di vetro. Non considerato nella generazione CNC Uniteam.
6. Sovralegni aggiunti per teste con angolo.
7. Sovralegni aggiunti per teste con arco.
2. Qui puoi aggiungere la sezione disponibile.
3. Soglia.
4. Lunghezza minima.
5. Sovralegni aggiunti per il profilo di vetro. Non considerato nella generazione CNC Uniteam.
6. Sovralegni aggiunti per teste con angolo.
7. Sovralegni aggiunti per teste con arco.
Inizialmente inserisci le impostazioni per la configurazione dei nuovi sovralegni

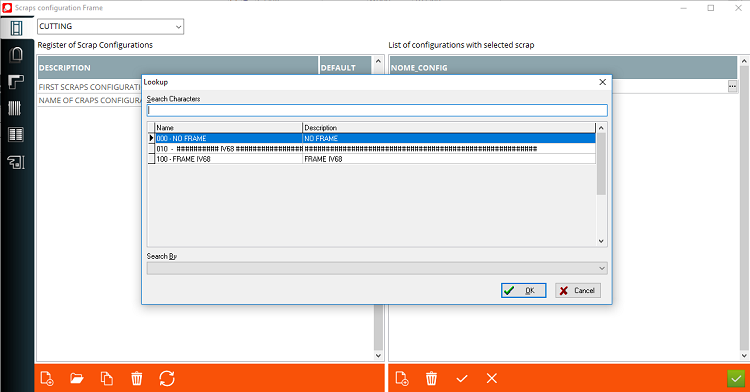

Assegna la configurazione dei sovralegni con la configurazione della struttura
Selezionare la configurazione dei sovralegni dal registro delle configurazioni dei sovralegni (menu di sinistra) e andare su Elenco di configurazioni con i sovralegni selezionato per assocciare. È possibile associare più di una configurazione di struttura alla configurazione dei sovralegni.
Salva configurazione selezionando
Se si impostano i valori dei sovralegni e le configurazioni associate, allora le configurazioni dei sovralegni sono già state completate.
Ora, quando crei un nuovo progetto con configurazioni assegnate, i sovralegni verranno aggiunti automaticamente.
Ora, quando crei un nuovo progetto con configurazioni assegnate, i sovralegni verranno aggiunti automaticamente.
Salva la configurazione selezionando
