NOTA: compilare i campi per i valori di trasmittanza per ciascun nodo in base ai risultati rilasciati dal corpo che ha eseguito i test sulla finestra di esempio. Questi valori devono essere definiti per tutti i tipi di legno utilizzati (tenero, super-tenero, duro, medio duro).
1. Nel campo "Nome" scrivi il nome della configurazione di trasmissione che stai creando.
2. Nel campo "Descrizione" scrivere la descrizione della configurazione di trasmissione che si sta creando
3. Seleziona "Configurazione per scorrimento" solo nel caso di finestre scorrevoli.
4. Tipi di legno usati (tenero, super-tenero, duro, medio duro).
5. Trasmittanza del nodo superiore.
6. Trasmittanza del nodo centrale.
7. Trasmittanza del nodo inferiore sulla soglia in legno.
8. Trasmittanza del nodo inferiore con gocciolamento d'acqua.
9. Trasmittanza del nodo laterale..
10. Trasmittanza del nodo centrale.
11. Trasmittanza del nodo inferiore sulla soglia di alluminio.
12. Trasmittanza del nodo inferiore sulla soglia di alluminio 2.
13. Trasmittanza del nodo inferiore sulla soglia di marmo.
14. Trasmittanza del nodo inferiore con coldscreen.
15. Trasmittanza / Quadrato. Impostare se utilizzare solo una qualità del pannello.
16. Trasmittanza / Metro. Impostare se utilizzare solo una qualità del pannello.
17. Spessore multiplo (Spessore | Trasmittanza Unitaria | Trasmittanza lineare).
1. Nel campo "Nome" scrivi il nome della configurazione di trasmissione che stai creando.
2. Nel campo "Descrizione" scrivere la descrizione della configurazione di trasmissione che si sta creando
3. Seleziona "Configurazione per scorrimento" solo nel caso di finestre scorrevoli.
4. Tipi di legno usati (tenero, super-tenero, duro, medio duro).
5. Trasmittanza del nodo superiore.
6. Trasmittanza del nodo centrale.
7. Trasmittanza del nodo inferiore sulla soglia in legno.
8. Trasmittanza del nodo inferiore con gocciolamento d'acqua.
9. Trasmittanza del nodo laterale..
10. Trasmittanza del nodo centrale.
11. Trasmittanza del nodo inferiore sulla soglia di alluminio.
12. Trasmittanza del nodo inferiore sulla soglia di alluminio 2.
13. Trasmittanza del nodo inferiore sulla soglia di marmo.
14. Trasmittanza del nodo inferiore con coldscreen.
15. Trasmittanza / Quadrato. Impostare se utilizzare solo una qualità del pannello.
16. Trasmittanza / Metro. Impostare se utilizzare solo una qualità del pannello.
17. Spessore multiplo (Spessore | Trasmittanza Unitaria | Trasmittanza lineare).
Una volta che hai finito di inserire i valori di trasmissione dei nodi per ogni tipo di legno utilizzato, salva il tuo lavoro selezionando il pulsante .
Come creare una configurazione di trasmissione
Per creare la configurazione di trasmissione selezionare il menu Configurazione / Trasmissione / Configurazione trasmittanza.
Per creare una nuova configurazione selezionare dalla barra in basso. .

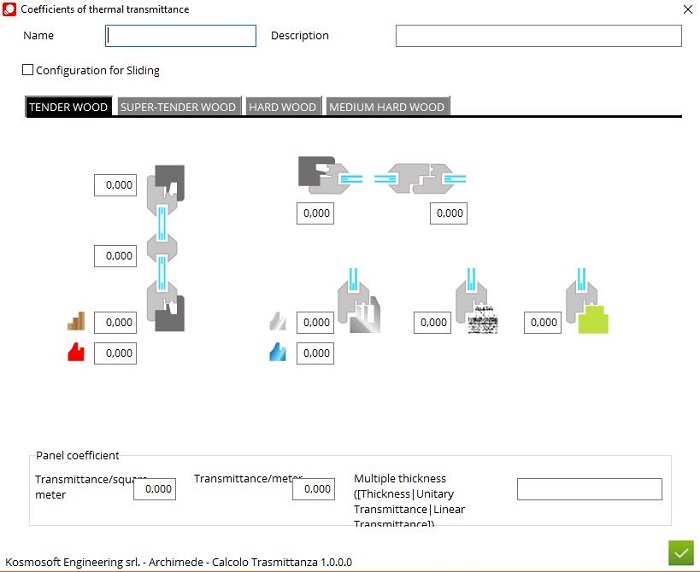

Come risultato, Archimede aprirà una nuova finestra con i coefficienti di trasmittanza termica.
NOTA: I tipi di legno devono essere definiti nel registro del legname.
NOTA: I valori di "Transmittance / Quadrato" e "Transmittance / Metro" presenti nel pannello "Pannello coefficenti" sono compilati solo se viene utilizzato un tipo di pannello e quindi non sarà necessario procedere con la configurazione del registro di i pannelli di legno. Tuttavia, se esiste la possibilità di utilizzare più pannelli, che differiscono per spessore e tipo di legno, allora non si dovrebbero compilare i campi relativi alla trasmissione del pannello su questo schermo, ma si procederà quindi alla definizione di questi valori usando il registro del pannello.
NOTA: I valori di "Transmittance / Quadrato" e "Transmittance / Metro" presenti nel pannello "Pannello coefficenti" sono compilati solo se viene utilizzato un tipo di pannello e quindi non sarà necessario procedere con la configurazione del registro di i pannelli di legno. Tuttavia, se esiste la possibilità di utilizzare più pannelli, che differiscono per spessore e tipo di legno, allora non si dovrebbero compilare i campi relativi alla trasmissione del pannello su questo schermo, ma si procederà quindi alla definizione di questi valori usando il registro del pannello.
A questo punto Archimede deve sapere quale configurazione di trasmissione deve usare quando viene creata una finestra. È quindi necessario collegare le configurazioni di trasmittanza alle configurazioni dell'anta.

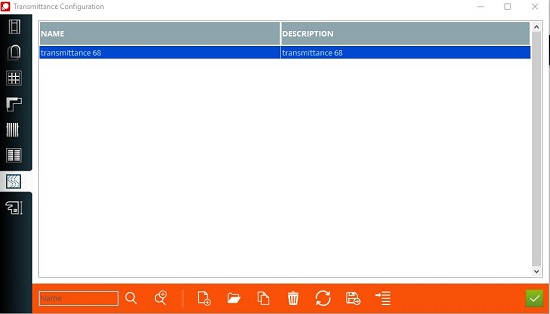

Selezionare dal menu Configurazione / Configura finestra / Configurazione telaio. Seleziona e apri una configurazione del telaio. Vai a Impostazioni segnalibro Impostazioni e seleziona il pulsante accanto al campo Transmitance Configuration. Nel risultato verrà aperta la schermata contenente le configurazioni di trasmittenza precedentemente configurate.
Selezionare dal menu Configurazione / Configura finestra / Configurazione telaio. Seleziona e apri una configurazione del telaio. Vai a Impostazioni segnalibro Impostazioni e seleziona il pulsante accanto al campo Transmitance Configuration. Nel risultato verrà aperta la schermata contenente le configurazioni di trasmittenza precedentemente configurate.
Selezionare la riga con la descrizione della configurazione di trasmittanza da collegare alla configurazione del telaio, quindi selezionare il pulsante OK in basso.
Tornerà alla pagina di configurazione del telaio e vedrete che nel campo "Configurazione trasmittanza" sarà indicato il nome della configurazione di trasmissione appena scelta. Salva le modifiche selezionando il pulsante in basso a destra. Ripeti i passaggi per ciascuna configurazione del telaio.
Tornerà alla pagina di configurazione del telaio e vedrete che nel campo "Configurazione trasmittanza" sarà indicato il nome della configurazione di trasmissione appena scelta. Salva le modifiche selezionando il pulsante in basso a destra. Ripeti i passaggi per ciascuna configurazione del telaio.

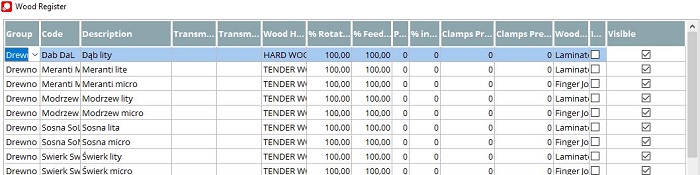

È anche importante determinare il tipo di legno (1 durezza del legno) per ciascun registro del legno. La trasmittanza sarà riepilogativa corretta, solo se il tipo di legno scelto, che è stato impostato valori nella configurazione di trasmittanza.
Imposta il valore di trasmittanza unitaria per vetri e trasmittanza lineare per i tipi di canalina (Ul [w / m])

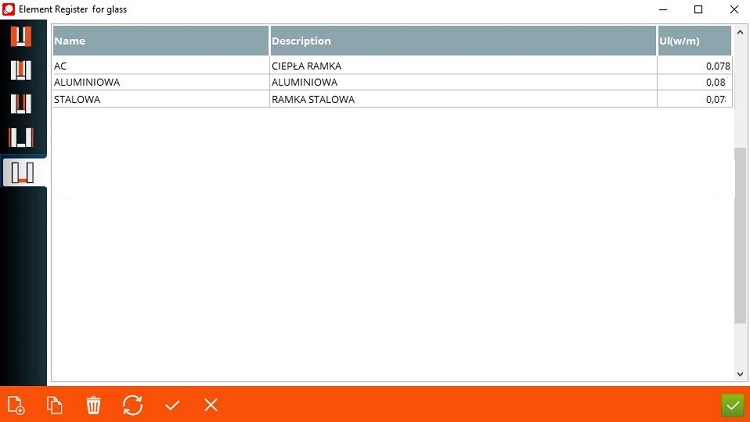

Selezionare Registrati / Vetro e davanzali / Elementi in vetro / canalina. Imposta il valore sul lato destro. È possibile selezionare il tipo di canalina durante la creazione di nuovi vetri.
Selezionare Registrati / Vetro e davanzali / Elementi in vetro / canalina. Imposta il valore sul lato destro. È possibile selezionare il tipo di canalina durante la creazione di nuovi vetri.

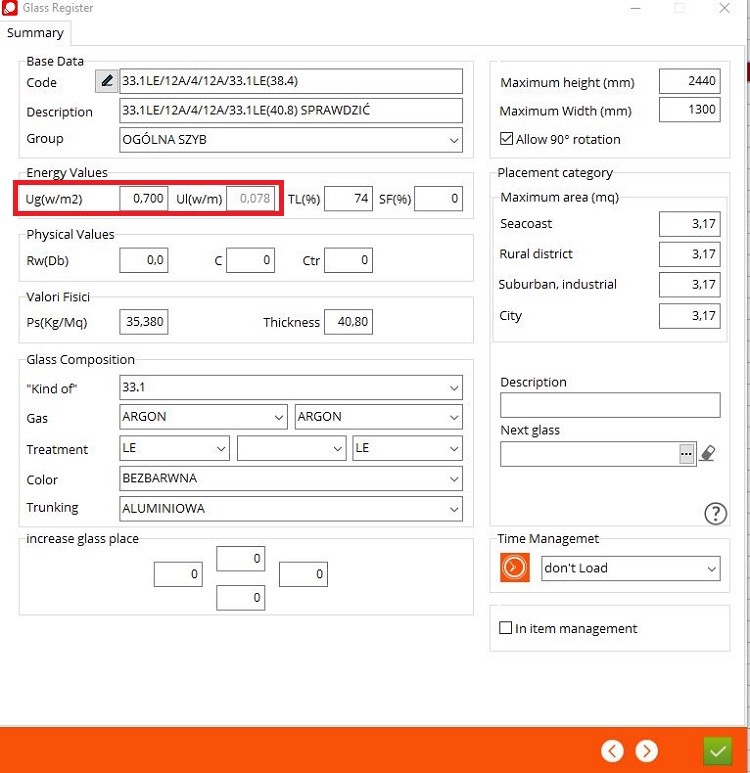

Nel registro di vetro inserire il valore di trasmittanza unitaria per il vetro (Ug [w / m2]).
Salva le modifiche usando il segno di spunta verde

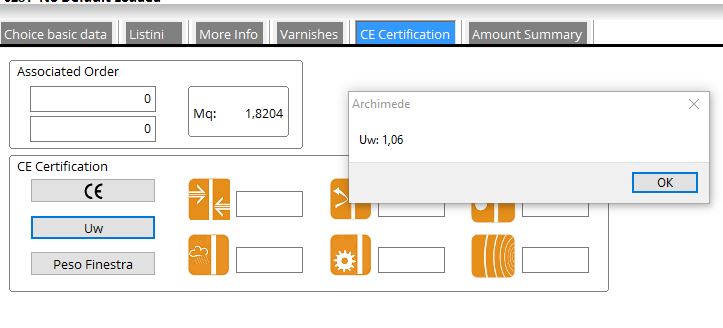

Controlla la trasmittanza Uw in offerta, per ogni riga dell'offerta

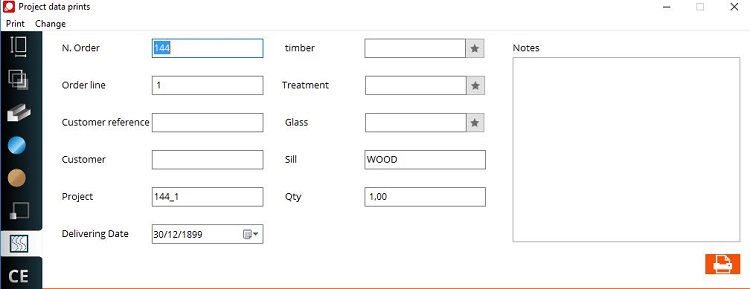

Controllare la trasmissione utilizzando le stampe dei dati di progetto:
