Come progettare una nuova finestra
Nuova finestra da una foto
Dal menù principale seleziona: File / Nuovo. Archimede aprirà la progettazione di una finestra.

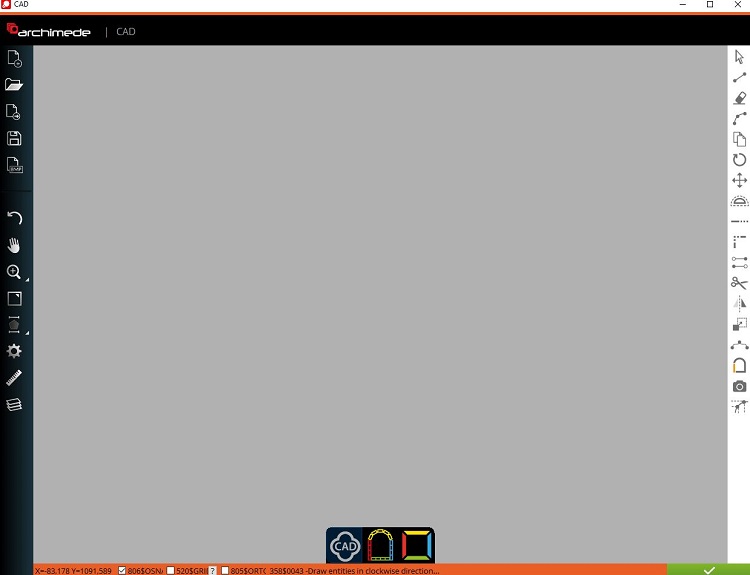

Per creare una nuova finestra da una foto clicca dal CAD l'icona (1). Archimede aprirà CAD. Seleziona l'etichetta n. 2 dalla barra delle funzioni a destra perf progettare la finestra da una foto.
Carica la foto di una finestra come segue:
Per creare una finestra al meglio, dovreasti procedere passaggio per passaggio.
1. Aggiungi il punto sinistro (linea verde) e il punto destro (rosso) laterali. Poi Archimede chiederà la distanza tra questi due punti (in mm). Imposta il valore corretto.
2. Aggiungi il punto massimo Y (giallo). Dopodichè Archimede darà l'altezza dai punti a destra e a sinistra.
3. Aggiungi i punti intermedi da un lato, come nell'immagine sotto (in viola). Se aggiungi più punti allora la tua forma verrà più accurata.
1. Aggiungi il punto sinistro (linea verde) e il punto destro (rosso) laterali. Poi Archimede chiederà la distanza tra questi due punti (in mm). Imposta il valore corretto.
2. Aggiungi il punto massimo Y (giallo). Dopodichè Archimede darà l'altezza dai punti a destra e a sinistra.
3. Aggiungi i punti intermedi da un lato, come nell'immagine sotto (in viola). Se aggiungi più punti allora la tua forma verrà più accurata.

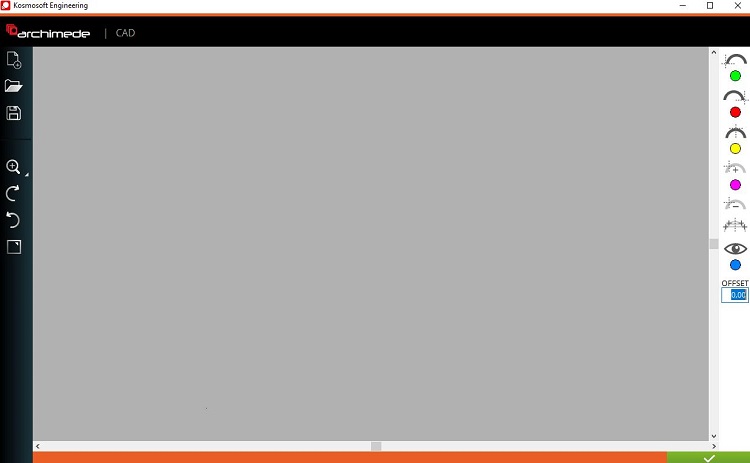

Archimede aprirà una schermata speciale per il modulo delle foto.
1. Seleziona la progettazione di una nuova finestra da una nuova foto.
2. Seleziona per aprire il progetto dal file Disegno.
3. Seleziona per salvare il file come file Disegno.
4. Zoom.
5. Rotazione a destra.
6. Rotazione a sinistra.
7. Seleziona per tornare ad una misura standard. (Select to back to standard size.)
2. Seleziona per aprire il progetto dal file Disegno.
3. Seleziona per salvare il file come file Disegno.
4. Zoom.
5. Rotazione a destra.
6. Rotazione a sinistra.
7. Seleziona per tornare ad una misura standard. (Select to back to standard size.)
1. Aggiungi il punto laterale sinistro.
2. Aggiungi il punto laterale destro.
3. Aggiungi il punto massimo Y.
4. Aggiungi il punto intermedio.
5. Elimina il punto intermedio.
6. Copia i punti intermedi al secondo lato (specchio).
7. Anteprima dell'arco.
8. Settaggio offset.
2. Aggiungi il punto laterale destro.
3. Aggiungi il punto massimo Y.
4. Aggiungi il punto intermedio.
5. Elimina il punto intermedio.
6. Copia i punti intermedi al secondo lato (specchio).
7. Anteprima dell'arco.
8. Settaggio offset.

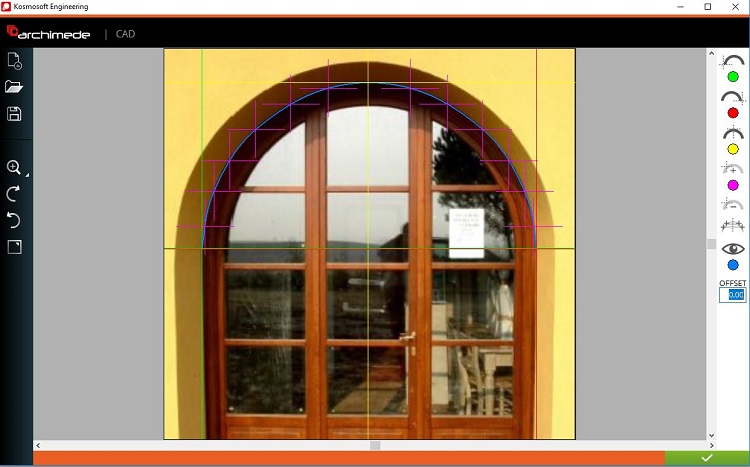

4. Usa l'etichetta speciale per copiare i punti intermedi nell'altro lato. Di conseguenza Archimede setta i punti intermedi dal lato sinistro a quello destro. Guarda l'immagine e fai lo stesso.
Se hai fatto tutto passaggio per passaggio, seleziona l'icona con l'occhio per l'anteprima. Di conseguenza Archimede creerà esattamente lo stesso arco, che il cliente ha fornito nella foto (linea blu).
NOTA BENE: Le misurazioni sono espresse in millimetri.
Conferma e chiudi con la spunta verde.

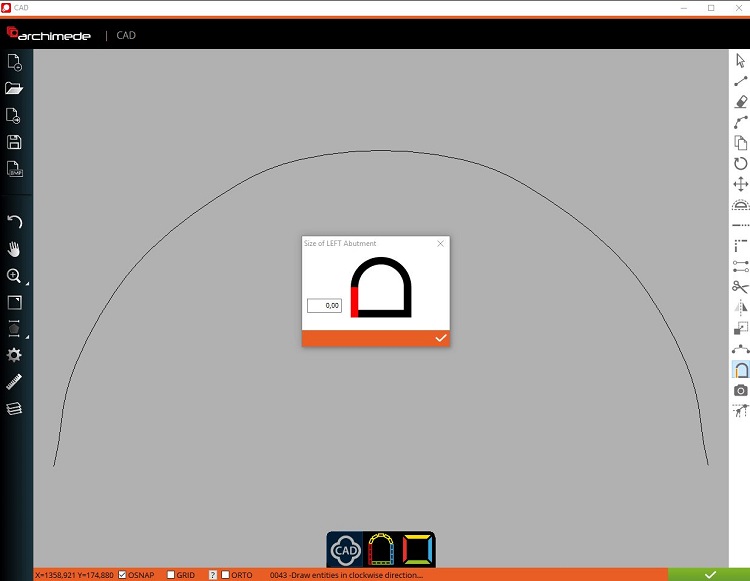

Adesso hai un arco. L'ultima cosa da fare è aggiungere la spalla (abutment). Seleziona il tasto e imposta il valore corretto.

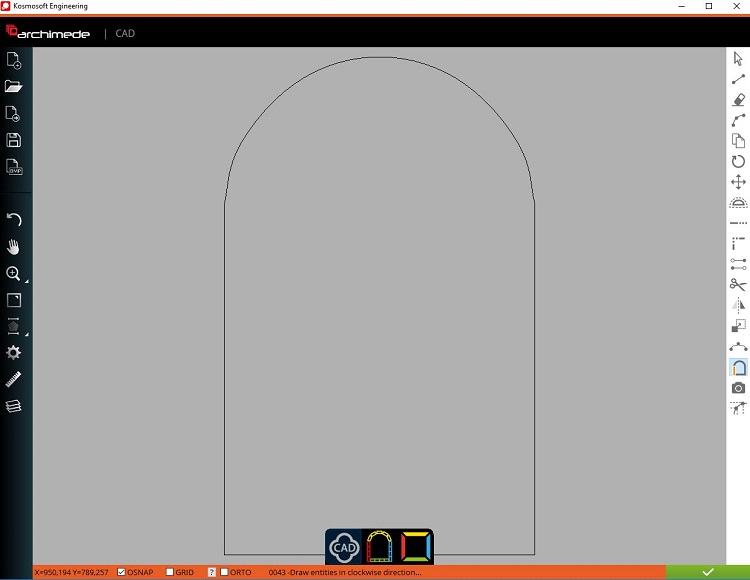

Di conseguenza Archimede creerà esattamente la stessa forma che hai nella foto.
Per completare la creazione della finestra, procedi in una finestra da file cad. Clicca qui.
