Configurazione Telaio

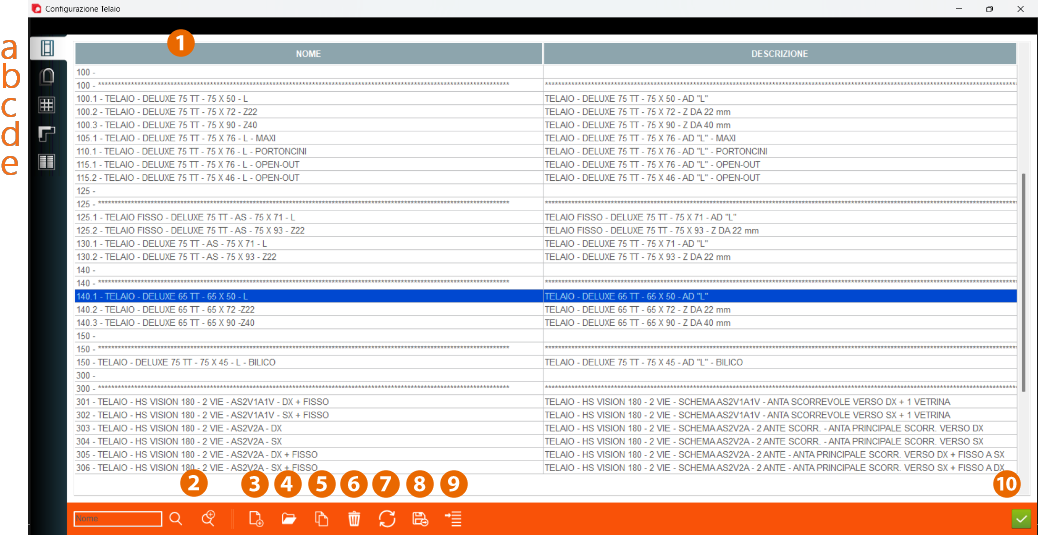

Le configurazioni dei telai vanno nominate con una logica precisa, per una questione di ordine e organizzazione : devono essere rinominate seguendo un ordine alfanumerico, dove il numero ( all’interno delle decine ) rappresenta l’elenco delle configurazioni dei telai di quel tipo specifico, e bisogna creare una riga vuota che funge da separatore tra le tipologie di telaio. Si aprirà una finestra all’interno della quale andranno settate tutte le impostazioni per una corretta configurazione del telaio che si intende generare.
Le configurazioni dei telai vanno nominate con una logica precisa, per una questione di ordine e organizzazione : devono essere rinominate seguendo un ordine alfanumerico, dove il numero ( all’interno delle decine ) rappresenta l’elenco delle configurazioni dei telai di quel tipo specifico, e bisogna creare una riga vuota che funge da separatore tra le tipologie di telaio. Si aprirà una finestra all’interno della quale andranno settate tutte le impostazioni per una corretta configurazione del telaio che si intende generare.
1. Nome Configurazione
2. Ricerca
3. Nuova Configurazione
4. Apri Configurazione
5. Copia Configurazione
6. Cancella Selezionato
7. Ricarica Selezionato
8. Scrivi elenco su file
9. Seleziona la configurazione del progetto attualmente aperto
10. Conferma
2. Ricerca
3. Nuova Configurazione
4. Apri Configurazione
5. Copia Configurazione
6. Cancella Selezionato
7. Ricarica Selezionato
8. Scrivi elenco su file
9. Seleziona la configurazione del progetto attualmente aperto
10. Conferma
a. Configurazione Telaio
b. Configurazione Anta
c. Configurazione Inglesina
d. Configurazione Coprifilo
e. Configurazione Persiana
b. Configurazione Anta
c. Configurazione Inglesina
d. Configurazione Coprifilo
e. Configurazione Persiana

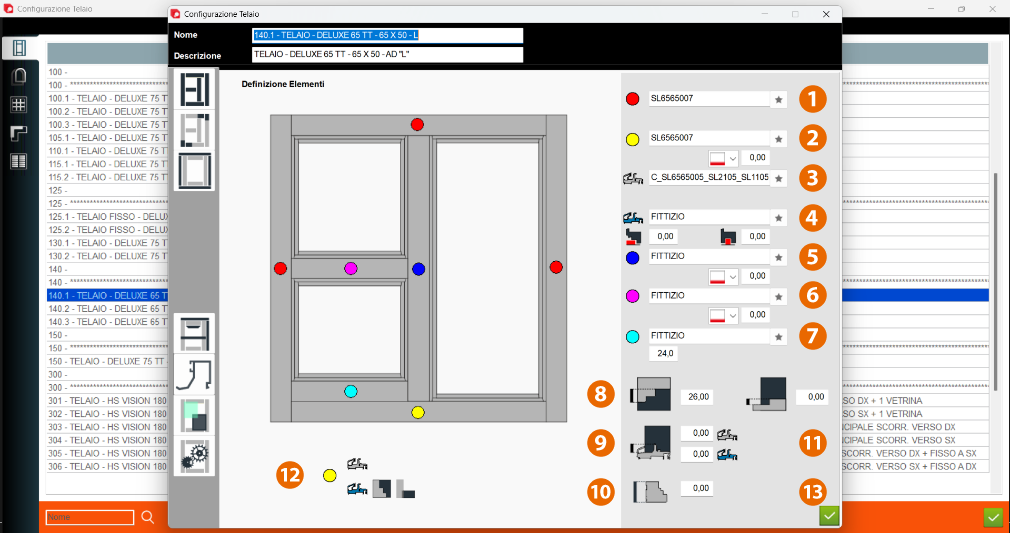

Nella scheda di “Definizione Elementi” andranno associati i profili dei montanti e dei traversi ( il quale sarà un profilo unico ), degli elementi centrali, degli zoccoli e della soglia, cliccando sull’icona a forma di stellina, e specificando un punto di riferimento con il relativo valore di applicazione Z. Nella parte inferiore è possibile specificare le misure della profondità di controprofilo sul traverso superiore, sulla soglia di marmo, sulla soglia di alluminio, e lo spessore del telaio di default.
1. Profilo Telaio
2. Profilo Lato Inferiore
3. Profilo Soglia Alluminio
4. Profilo Soglia Alluminio2
5. Profilo Montante Centrale
6. Profilo Traverso Centrale
7. Profilo Zoccolo
8. Profondità Controprofilo su Traverso Superiore in Legno
9. Profondità Controprofilo su Alluminio e Alluminio2
10. Spessore Telaio Default
11. Profondità Controprofilo su Marmo
12. Giunzioni di Default su Lato Inferiore
13. Conferma
2. Profilo Lato Inferiore
3. Profilo Soglia Alluminio
4. Profilo Soglia Alluminio2
5. Profilo Montante Centrale
6. Profilo Traverso Centrale
7. Profilo Zoccolo
8. Profondità Controprofilo su Traverso Superiore in Legno
9. Profondità Controprofilo su Alluminio e Alluminio2
10. Spessore Telaio Default
11. Profondità Controprofilo su Marmo
12. Giunzioni di Default su Lato Inferiore
13. Conferma

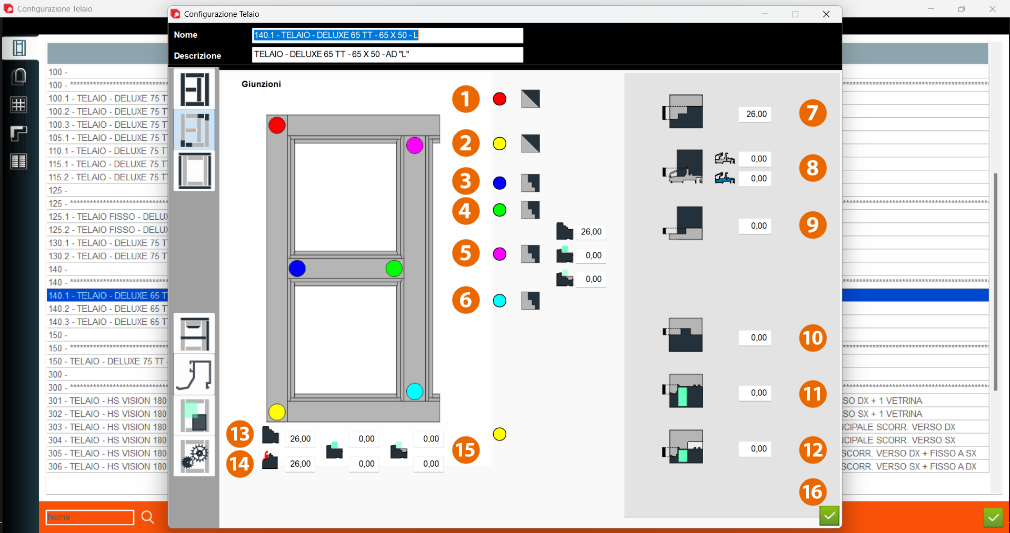

Successivamente, nella scheda delle “Giunzioni”, sarà possibile indicare tutti i valori e le misure della profondità dei controprofili per ogni singola giunzione ( presente nei cataloghi di riferimento ). Solitamente le giunzioni angolari perimetrali dell’alluminio sono sempre tagli da 45°, tranne che per gli elementi centrali che vengono tagliati a 90° e innestati in modo incidente al telaio.
1. Giunzione di Default su Lato Superiore
2. Giunzione di Default su Lato Inferiore
3. Giunzione di Default per Traversi Centrali lato sx
4. Giunzione di Default per Traversi Centrali lato dx
5. Giunzione di Default per Montanti Centrali lato superiore
6. Giunzione di Default per Montanti Centrali lato inferiore
7. Profondità Controprofilo su Traverso Superiore in Legno
8. Profondità Controprofilo su Alluminio e Alluminio2
9. Profondità Controprofilo su Marmo
10. Profondità Tenone Chiuso
11. Profondità Controprofilo ( Vetro / Bugna ) su Traverso Superiore in Legno
12. Cambio Profilo
13. Profondità Controprofilo su Traverso Inferiore in Legno
14. Profondità Controprofilo su Traverso Inferiore in Legno con Gocciolatoio
15. Cambio Profilo
16. Conferma
2. Giunzione di Default su Lato Inferiore
3. Giunzione di Default per Traversi Centrali lato sx
4. Giunzione di Default per Traversi Centrali lato dx
5. Giunzione di Default per Montanti Centrali lato superiore
6. Giunzione di Default per Montanti Centrali lato inferiore
7. Profondità Controprofilo su Traverso Superiore in Legno
8. Profondità Controprofilo su Alluminio e Alluminio2
9. Profondità Controprofilo su Marmo
10. Profondità Tenone Chiuso
11. Profondità Controprofilo ( Vetro / Bugna ) su Traverso Superiore in Legno
12. Cambio Profilo
13. Profondità Controprofilo su Traverso Inferiore in Legno
14. Profondità Controprofilo su Traverso Inferiore in Legno con Gocciolatoio
15. Cambio Profilo
16. Conferma

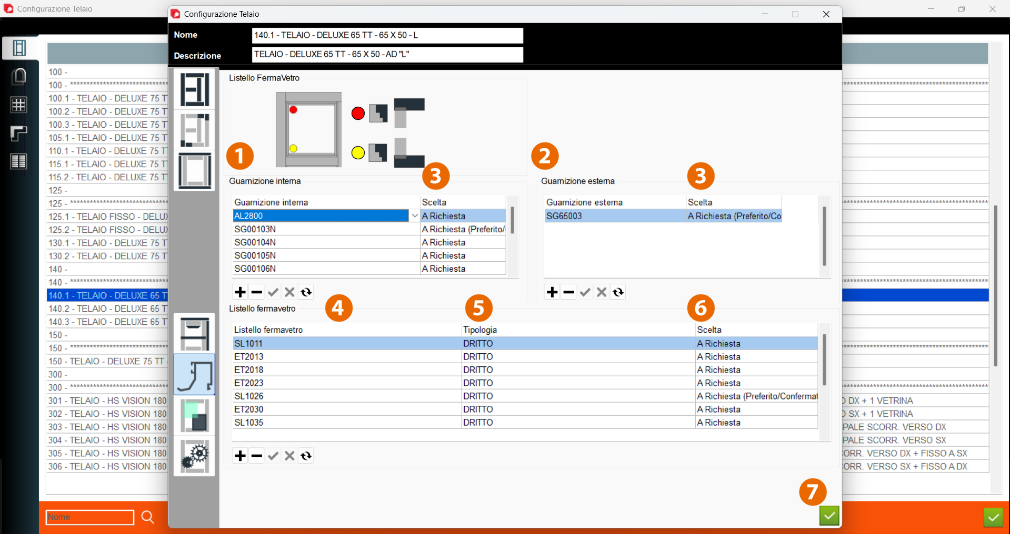

Nella scheda dei “Fermavetri” andranno specificate tutte le guarnizioni associate ai listelli fermavetro, sia interne (1) che esterne (2) ( che sarà solo una ), e andrà specificata quella che deve essere usata di default, scegliendo la voce “A richiesta ( preferita / confermata )” (3). In un’ulteriore voce, si devono caricare tutti i listelli fermavetro (4) compatibili con questa configurazione telaio che stiamo creando ; va specificata la tipologia (5) e un default (6). Per sapere quali sono i listelli fermavetro compatibili con una determinata configurazione telaio, si deve sottrarre lo spessore del telaio, lo spessore delle battute, la tolleranza delle guarnizioni e infine lo spessore del vetro compatibile : la misura risultante indicherà la dimensione dei listelli fermavetro compatibili. Infine andranno confermate le modifiche attuate con l'apposito tasto (7).

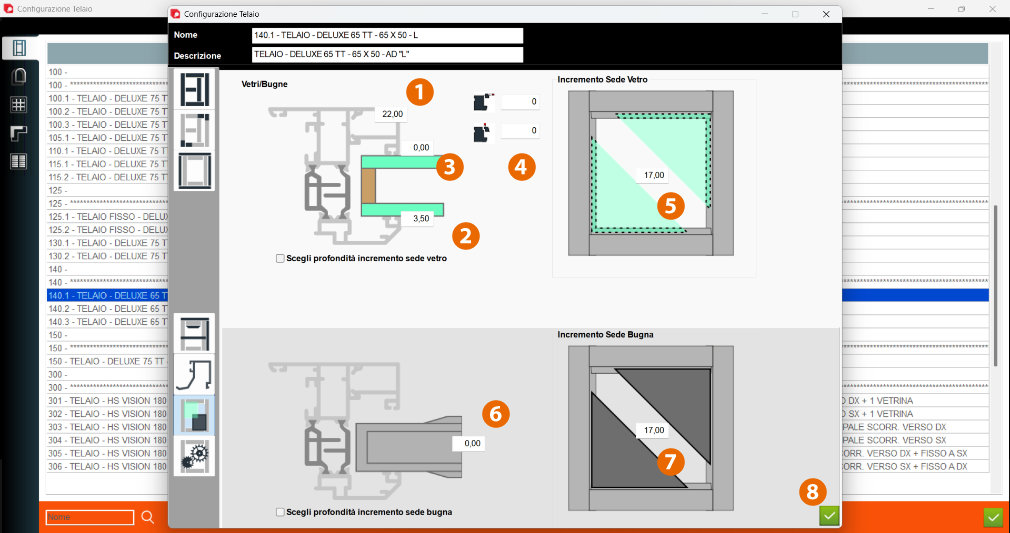

Nella scheda dei “Vetri / Bugne” andranno specificate : (1) le misure della sezione del listello fermavetro ; (2) le misure dello spessore del listello fermavetro fisso inferiore ; (3) lo spessore del listello fermavetro, che in questo caso non si inserisce perché è variabile ; (4) lo spessore del dente, che non va definito perché è già stato inserito precedentemente nella configurazione dei profili fermavetro ; (5) la misura di incremento della sede del vetro all’interno del profilo ; (6) lo spessore della bugna ; (7) la misura di incremento della sede della bugna all'interno del profilo. Infine andranno confermate le modifiche attuate con l'apposito tasto (8).

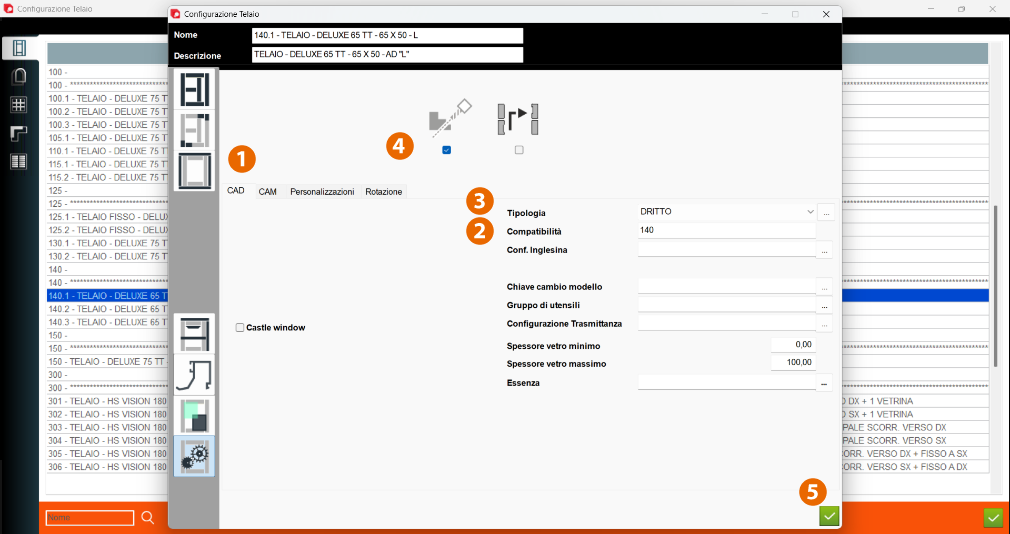

Nella scheda dei “Settaggi”, nella sezione CAD (1), andrà specificata la compatibilità (2) tra telaio ed anta ( nella configurazione anta corrispondente a questo telaio andrà inserito lo stesso valore della compatibilità, solitamente viene usato un numero ) ; va specificata la tipologia (3) del telaio in questione ; va spuntata la casella dello scolo dell’acqua (4) solo nel caso in cui in questo telaio è presente. Infine andranno confermate le modifiche attuate con l'apposito tasto (5).
