Salva la configurazione con
Come creare la configurazione di un'anta
La creazione della configurazione di un'anta è cruciale per progettare una nuova finestra, perchè nella configurazione si impostano i dati di base che saranno automaticamente inseriti nel progetto. Si sceglie la configurazione da caricare all'inizio del progetto, poi alcuni dati possono essere modificati durante la progettazione e i cambiamenti saranno applicati al progetto singolo.

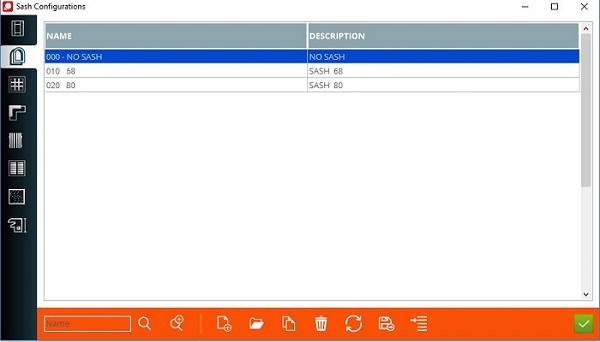

Dal menu principale seleziona: Configurazione / Configurazione Finestra / Configurazione Anta.
Dal menu principale seleziona: Configurazione / Configurazione Finestra / Configurazione Anta.
Per creare una nuova configurazione, seleziona dalla barra inferiore.
Clicca per settare i parametri base
Clicca per settare i parametri delle giunzioni
Clicca per settare i parametri degli elementi
centrali

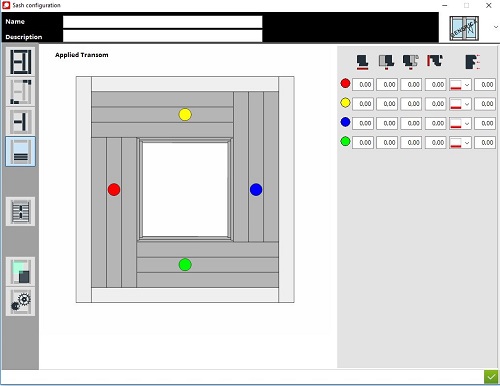

Clicca per settare i parametri del traverso

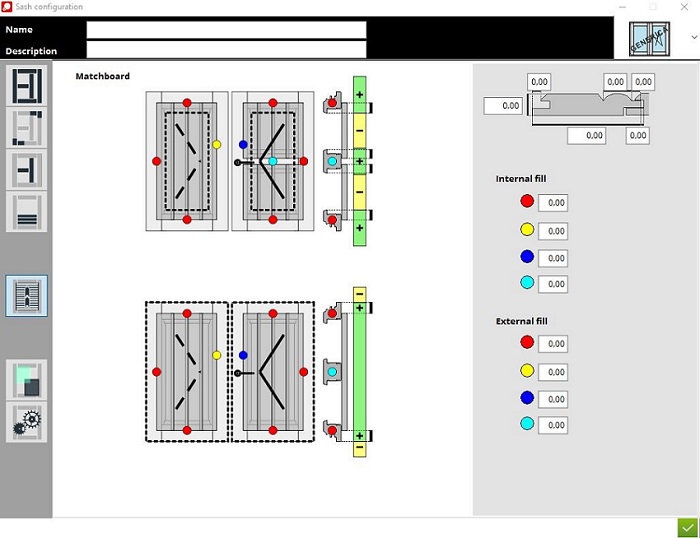

Clicca per settare (matchboard)
Clicca per settare i parametri per le bugne e i vetri
Clicca per inserire le configurazioni finali
Clicca per settare i parametri delle giunzioni
Clicca per settare i parametri degli elementi
centrali
Clicca per settare i parametri del traverso
Clicca per settare (matchboard)
Clicca per settare i parametri per le bugne e i vetri
Clicca per inserire le configurazioni finali
Di conseguenza Archimede aprirà "Gestione della configurazione di un'anta"
Imposta i parametri di base
NOTA BENE: Non tutti i campi devono essere riempiti. Le misurazioni sono espresse in millimetri.
La configurazione è divisa in diversi tipi di ante.

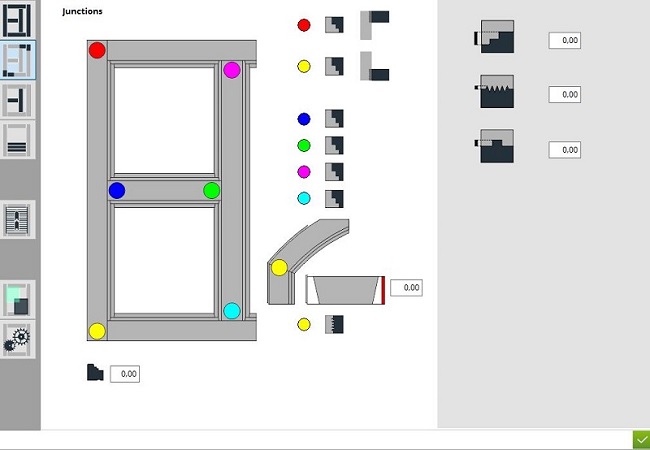

Imposta i parametri delle giunzioni
Si scelgono le giunzioni e il tipo di giunzione (maschio/femmina), si inserisce la profondità (la misura del controprofilo per il traverso di legno in basso).
Per cambiare la giunzione predefinita, si clicca sull'icona vicina a 1 per aprire il pannello sotto, dove è possibile selezionare altre giunzioni. Quando si selezionano alcune giunzioni si può anche scegliere il tipo di giunzione (maschio/femmina).
1. Clicca per selezionare le giunzioni.
2. Profondità del controprofilo di legno.
3. Profondità del dente di minizinchen.
4. Altezza del tenone chiuso.
5. Profondità del controprofilo sul trasverso di legno in basso.
6. Sezione del tronchetto e la giunzione predefinita sul lato superiore dell'arco.
7. Minizinchen.
8. Tenone.
9. Controprofilo.
10. Tenone chiuso.
11. Giunzione di 45 gradi.
12. Pannello chiuso senza cambiamenti.
2. Profondità del controprofilo di legno.
3. Profondità del dente di minizinchen.
4. Altezza del tenone chiuso.
5. Profondità del controprofilo sul trasverso di legno in basso.
6. Sezione del tronchetto e la giunzione predefinita sul lato superiore dell'arco.
7. Minizinchen.
8. Tenone.
9. Controprofilo.
10. Tenone chiuso.
11. Giunzione di 45 gradi.
12. Pannello chiuso senza cambiamenti.
Configurazione dei parametri per lo zoccolo

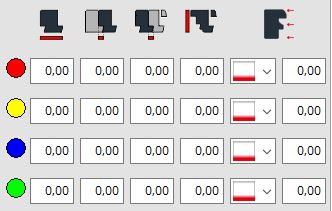

Puoi impostare i parametri per ogni lato dello zoccolo che sono contraddistinti con colori diversi.
1. Sezione.
2. Sormonto zoccolo - traverso perimetrale.
3. Sormonto zoccolo - zoccolo.
4. Spessore.
5. Offset.
2. Sormonto zoccolo - traverso perimetrale.
3. Sormonto zoccolo - zoccolo.
4. Spessore.
5. Offset.
Perline

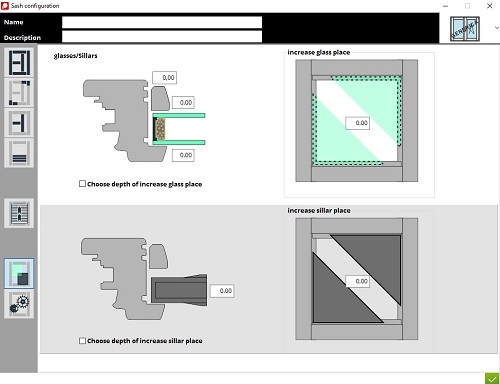

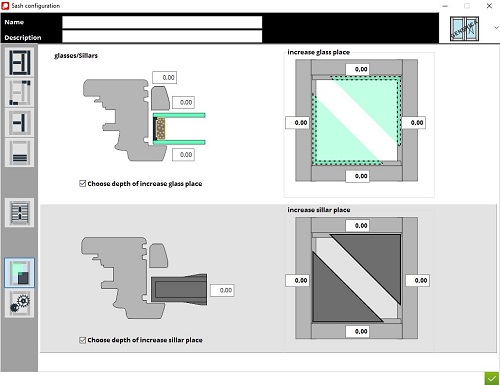

Seleziona "Scegli l'incremento dell'incastro di vetri e bugne" per inserire le dimensioni personalizzate.
Clicca per impostare i parametri per le bugne e i vetri
Inizialmente si aprirà la configurazione CAD.

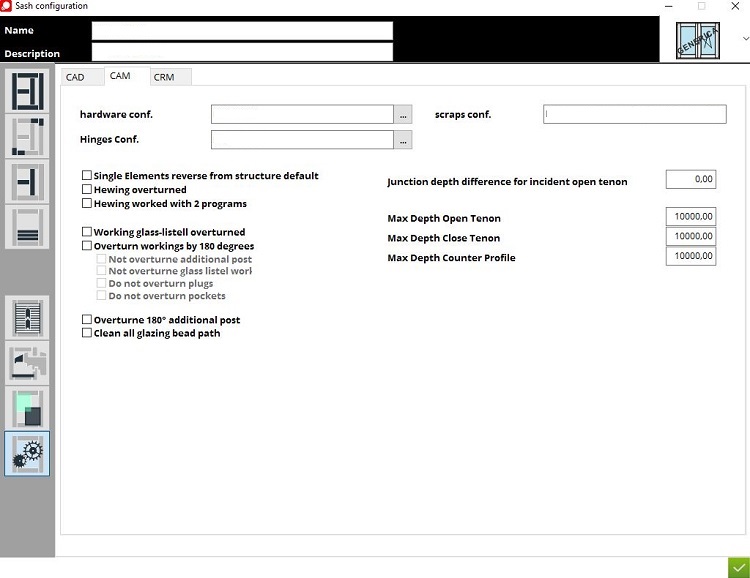

Parametri CAM
Configurazioni finali
La barra delle funzioni si trova sul lato sinistro.

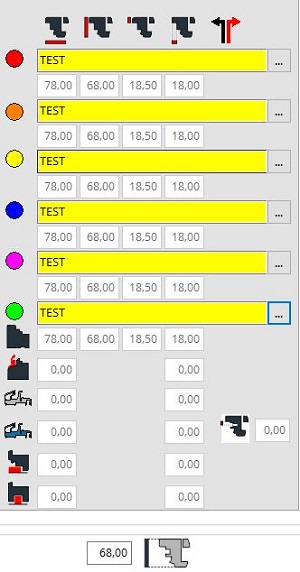

Clicca per impostare l'anta apribile con la maniglia
Clicca per settare l'anta ricevuta dal lato della maniglia
Clicca per settare l'anta ricevuta senza maniglia
Clicca per settare l'anta ricevuta dal lato della maniglia
Clicca per settare l'anta ricevuta senza maniglia
Per ogni tipo di anta si possono inserire dati individuali (il nodo centrale è visibile solo in caso di apertura dell'anta con la maniglia):
Parametri di base : configurazioni dei dati di base.
Parametri di base : configurazioni sormonto
Parametri di base: nodo centrale
Parametri di base : elementi personalizzati
Clicca per settare i dati di base
Clicca per settare il sormonto
Clicca per settare il nodo centrale
Clicca per settare gli elementi personalizzati
Clicca per settare il sormonto
Clicca per settare il nodo centrale
Clicca per settare gli elementi personalizzati

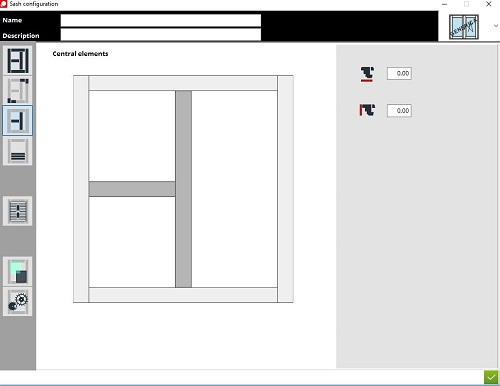

Imposta i paramerti degli elementi centrali
1. Spessore degli elementi centrali .
2. Sezione degli elementi centrali.
2. Sezione degli elementi centrali.
Si inseriscono i sormonti (calcolati dal telaio interno all'anta esterna), per il sormonto in basso si possono distiguere diversi tipi di davanzale.
Puoi associare la configurazione dell'anta con le configurazioni delle cerniere e della ferramenta, con modello, tipologia,(il tipo di anta) e il gruppo dei vetri.

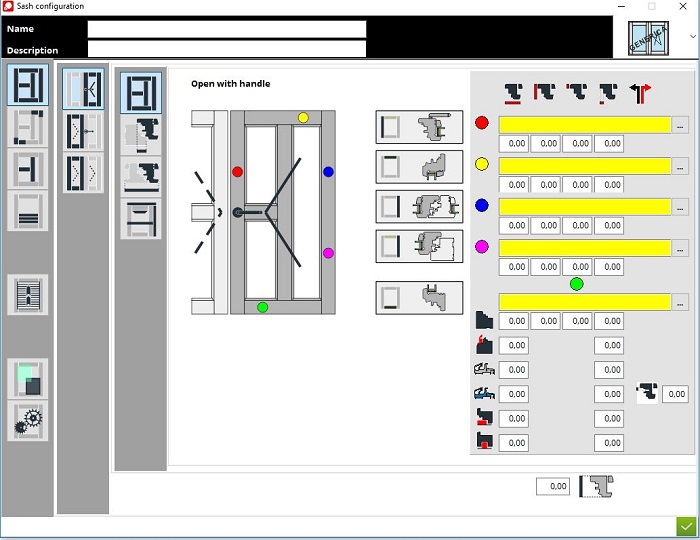

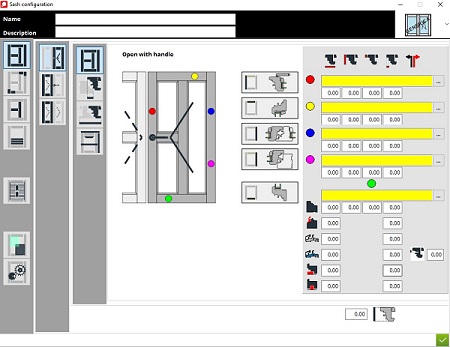

1. Sezione.
2. Spessore.
3. Spessore della battuta.
4. Dimensioni della battuta.
5. Carica da configurazione degli elementi dell'anta.
6. Traverso in basso (in legno).
7. Davanzale con gocciolatoio.
8. Alluminio.
9. Alluminio 2.
10. Marmo.
11. Parafreddo.
12. Distanza della ferramenta.
13. Spessore dell'anta.
2. Spessore.
3. Spessore della battuta.
4. Dimensioni della battuta.
5. Carica da configurazione degli elementi dell'anta.
6. Traverso in basso (in legno).
7. Davanzale con gocciolatoio.
8. Alluminio.
9. Alluminio 2.
10. Marmo.
11. Parafreddo.
12. Distanza della ferramenta.
13. Spessore dell'anta.
Inserisci il nome e la descrizione per la configurazione di un'anta.

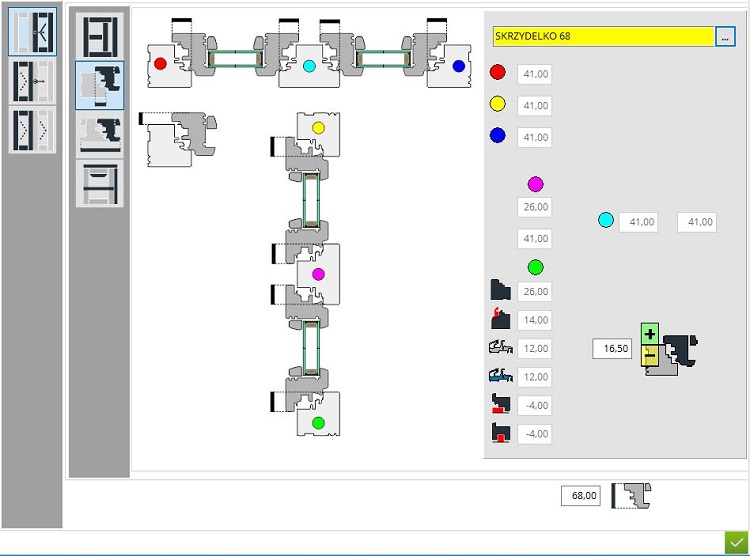

1. Si carica da Configurazione sormonto degli elementi delle ante.
2. Sormonto dell'anta nel montatino a sinistra del telaio (sash ovelapping on left post frame (will b).
3. Sormonto dell'anta nel telaio del traverso in alto
4. Sormonto dell'anta nel montatino a destra del telaio. (sash ovelapping on right post frame.
5. Sormonto dell'anta sul traverso centrale del telaio in cima (sash overlapping on central transom frame top side.
6. Sormonto dell'anta sul traverso centrale del telaio in basso. (ash overlapping on central transom frame bottom side.
7. Sormonto dell'anta sul montatino centrale del telaio, lato sinistro.
8. Sormonto dell'anta sul montatino centrale del telaio, lato destro.
9. Sormonto dell'anta sul traverso del telaio in basso. (sash overlapping on bottom transom frame.
10. Sormonto dell'anta nel traverso del telaio in basso con lo sgocciolatoio in legno
11. Sormonto in alluminio in basso
12. Sormonto in alluminio 2 in basso.
13. Sormonto in marmo in basso .
14. Sormonto in basso sul parafreddo (verlapping bottom on coldscreen.
15. Correzione della posizione Z per l'anta, relativa al telaio.
16. Spessore dell'anta.
2. Sormonto dell'anta nel montatino a sinistra del telaio (sash ovelapping on left post frame (will b).
3. Sormonto dell'anta nel telaio del traverso in alto
4. Sormonto dell'anta nel montatino a destra del telaio. (sash ovelapping on right post frame.
5. Sormonto dell'anta sul traverso centrale del telaio in cima (sash overlapping on central transom frame top side.
6. Sormonto dell'anta sul traverso centrale del telaio in basso. (ash overlapping on central transom frame bottom side.
7. Sormonto dell'anta sul montatino centrale del telaio, lato sinistro.
8. Sormonto dell'anta sul montatino centrale del telaio, lato destro.
9. Sormonto dell'anta sul traverso del telaio in basso. (sash overlapping on bottom transom frame.
10. Sormonto dell'anta nel traverso del telaio in basso con lo sgocciolatoio in legno
11. Sormonto in alluminio in basso
12. Sormonto in alluminio 2 in basso.
13. Sormonto in marmo in basso .
14. Sormonto in basso sul parafreddo (verlapping bottom on coldscreen.
15. Correzione della posizione Z per l'anta, relativa al telaio.
16. Spessore dell'anta.

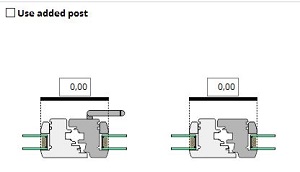

1. Seleziona nella finestra con montatino addizionale
2. Inserisci la sezione del nodo centrale, se un'anta è aperta.
3. Sezione del nodo centrale tra le ante non apribili.
2. Inserisci la sezione del nodo centrale, se un'anta è aperta.
3. Sezione del nodo centrale tra le ante non apribili.
Configurazione

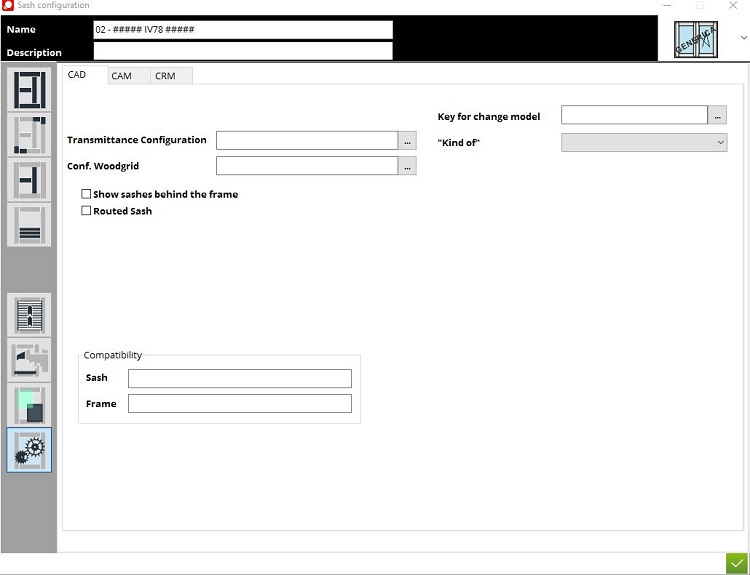

1. Seleziona l'impostazione predefinita configurazione di trasmittenza.
2. Seleziona l'impostazione predefinita configurazione dell'inglesina.
3. Seleziona la chiave per cambiare modello.
4. "Tipo di" - seleziona dall'inserimento della configurazione "Tipo di". Sarai in grado di scegliere un "Tipo di" quando stai ideando il progetto con questa configurazione. Questo ti fornisce l'opportunità di filtrare le funzioni per la configurazione selezionata in base al tipo di finestra (tipo -> "Tipo di").
5. Compatibilità. Qui puoi definire le configurazioni compatibili dell'anta. Leggi come configurarla qui
6. Seleziona la configurazione della ferramenta.
7. Seleziona la configurazione delle cerniere.
8. Configuazione dei sovralegni. Questo campo ci informa su quale configurazione è stata assegnata alla configurazione telaio selezionata. Puoi cambiare la configurazione dei sovralegni assegnata in configurazione sovralegni.
9. Compila ed inserisci opzioni aggiuntive.
10. Determina il prezzo della serranda (o otturatore) (Determine price for shutter).
11. Seleziona il gruppo dei vetri.
2. Seleziona l'impostazione predefinita configurazione dell'inglesina.
3. Seleziona la chiave per cambiare modello.
4. "Tipo di" - seleziona dall'inserimento della configurazione "Tipo di". Sarai in grado di scegliere un "Tipo di" quando stai ideando il progetto con questa configurazione. Questo ti fornisce l'opportunità di filtrare le funzioni per la configurazione selezionata in base al tipo di finestra (tipo -> "Tipo di").
5. Compatibilità. Qui puoi definire le configurazioni compatibili dell'anta. Leggi come configurarla qui
6. Seleziona la configurazione della ferramenta.
7. Seleziona la configurazione delle cerniere.
8. Configuazione dei sovralegni. Questo campo ci informa su quale configurazione è stata assegnata alla configurazione telaio selezionata. Puoi cambiare la configurazione dei sovralegni assegnata in configurazione sovralegni.
9. Compila ed inserisci opzioni aggiuntive.
10. Determina il prezzo della serranda (o otturatore) (Determine price for shutter).
11. Seleziona il gruppo dei vetri.

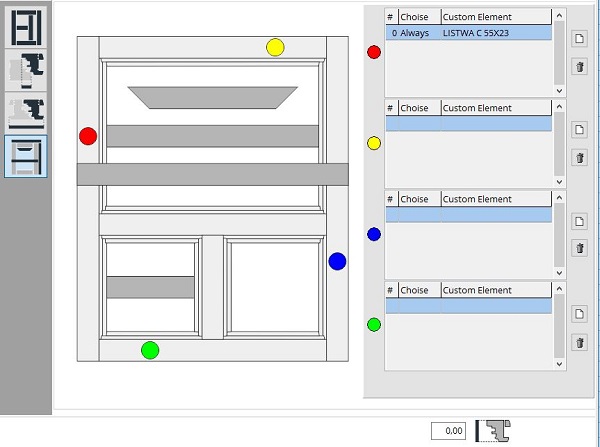

In questa sezione si può associare uno o più elementi personalizzati con un elemento perimetrale dell'anta. Quando si progetta una finestra, questi elementi saranno creati e aggiunti automaticamente all'anta.
Ogni parte è contrassegnata da un colore. Per aggiungere un nuovo elemento personalizzato, è necesssario selezionarne uno nuovo. Archimede aprirà il "Registro degli elementi personalizzati" in una nuova finestra da selezionare. Per eliminare un elemento personalizzato aggiunto per sbaglio, è necessario cliccarlo.

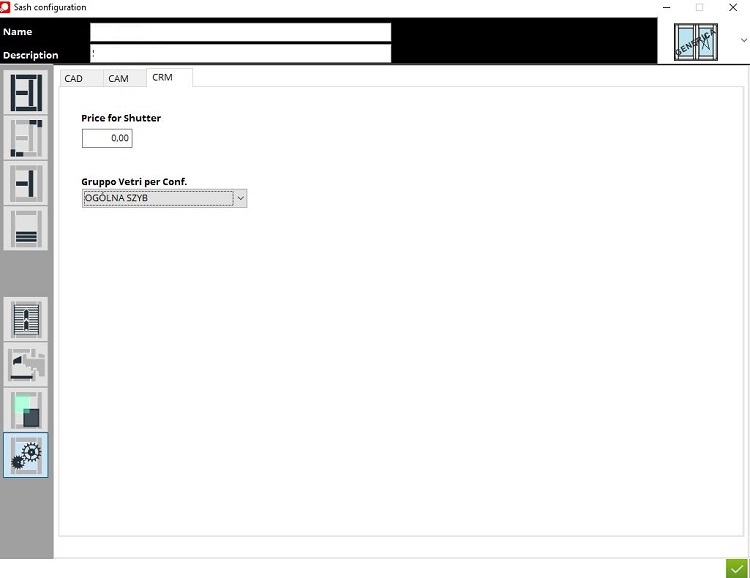

Parametri CRM.
Definisci il valore nella configurazione degli elementi dell'anta e in seguito usa i pulsanti 5 (...) per selezionare le posizioni selezionate.
NOTA BENE: Tutti i valori visibili sono definiti nelle configurazioni degli elementi dell'anta caricate.
NOTA BENE: Tutti i valori visibili sono definiti nelle configurazioni sormonto degli elementi dell'anta
caricate.
caricate.

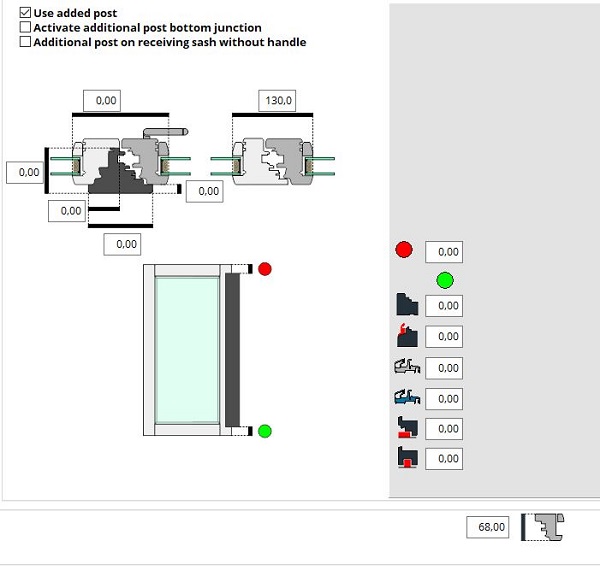

Montatino addizionale
1. Seleziona per attivare la giunzione in basso del montatino riportato.
2. Seleziona, se il montatino riportato sull'anta ricevente è senza maniglia. Se selezionato, in seguito il montatino riportato sull'anta ricevente senza maniglia avrà gli stessi dati, così come sull'anta che apre.
3. Sezione del nodo centrale con montatino aggiunto.
4. Spessore del montatino riportato
5. Traverso aggiunto - dimensione del controprofilo.
6. Sezione del montatino riportato
7. Spessore battuta in basso del montatino riportato.
8. Sezione di nodo centrale tra un'anta non apribile.
9. Traverso aggiunto - distanza dall'alto.
10. Traverso aggiunto - distanza dal basso nel caso del davanzale di legno.
11. Traverso aggiunto - distanza dal basso nel caso di davanzale con sgocciolatoio.
12. Traverso aggiunto - distanza dal basso nel caso di davanzale in alluminio 1.
13. Traverso aggiunto - distanza dal basso in caso di davanzale in alluminio 2.
14. Traverso aggiunto - distanza dal basso in caso di marmo
15. Traverso aggiunto - distanza dal basso in caso di davanzale parafreddo.
16. Spessore dell'anta.
2. Seleziona, se il montatino riportato sull'anta ricevente è senza maniglia. Se selezionato, in seguito il montatino riportato sull'anta ricevente senza maniglia avrà gli stessi dati, così come sull'anta che apre.
3. Sezione del nodo centrale con montatino aggiunto.
4. Spessore del montatino riportato
5. Traverso aggiunto - dimensione del controprofilo.
6. Sezione del montatino riportato
7. Spessore battuta in basso del montatino riportato.
8. Sezione di nodo centrale tra un'anta non apribile.
9. Traverso aggiunto - distanza dall'alto.
10. Traverso aggiunto - distanza dal basso nel caso del davanzale di legno.
11. Traverso aggiunto - distanza dal basso nel caso di davanzale con sgocciolatoio.
12. Traverso aggiunto - distanza dal basso nel caso di davanzale in alluminio 1.
13. Traverso aggiunto - distanza dal basso in caso di davanzale in alluminio 2.
14. Traverso aggiunto - distanza dal basso in caso di marmo
15. Traverso aggiunto - distanza dal basso in caso di davanzale parafreddo.
16. Spessore dell'anta.
